Расчёт вентиляции квартиры

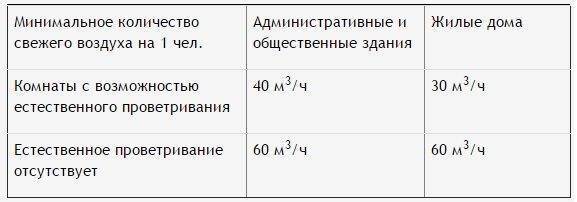

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Читать дальше: Лишение родительских прав какая ответственность

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Дымовые и вентиляционные каналы

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

  • вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
  • вентилятор в ванной — удалять влажный воздух;
  • кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Конструкция вентиляционных труб и дымоходов

Дымовые и вентиляционные каналы
конструкция дымовой трубы Согласно правилам эксплуатации дымовых и вентиляционных труб, они обустраиваются внутри дома для сохранения температуры отводимого воздуха. Можно устраивать вентиляционные и дымовые каналы и снаружи, тогда они нуждаются в утеплении.

Кладка вентиляционных и дымовых каналов состоит из глиняного кирпича или термостойкого бетона (асбестоцемента). Толщина кирпичной кладки от 12 см, бетонной стенки вентиляционного или дымового канала – более 6 см. В СНиП указано, что вентиляционные и дымовые каналы устраиваются только вертикально, без переходов и горизонтальных участков.

Устройство кармана (отверстия) для чистки дымохода

Дымовые и вентиляционные каналы

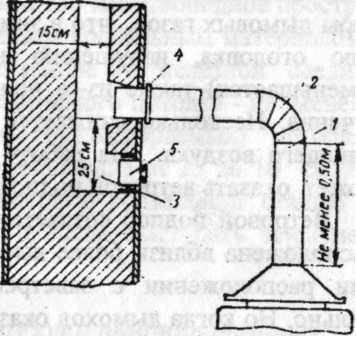

3 – карман для чистки дымохода В основании дымохода оставляются отверстия для чистки и карман глубиной 25 см. Отверстия прикрываются дверками и облицовываются кирпичом, установленным на ребро. Кладка выполняется на раствор глины. В асбестоцементных трубах оставляют для чистки листок.

Карман необходим для того, чтобы при разрушении кладки осколки кирпича не перекрывали входное отверстие, падая чуть ниже. В кармане скапливается и весь мусор, попадающий в дымоход. Если не предусмотреть карман, мусор постепенно будет уменьшать сечение дымохода и ухудшать тягу.

Неподходящие материалы для устройства дымовых и вентиляционных каналов:

  • шлакобетон;
  • силикатный, дырочный, щелевой кирпич;
  • крупнозернистые материалы.

Хотя силикатный кирпич и хорошо противостоит высоким температурам, он разрушается углекислотой и влажными парами. Если никаких других материалов нет, СНиП требует устройства в вентиляционном и дымовом канале внутренней облицовки из красного кирпича толщиной 13 см.

Дымоходы могут быть:

  • насадными (из вставленных друг в друга асбестоцементных труб);
  • цельными (из кирпича).

Насадные трубы отличаются гладкими внутренними стенками, их опирают на камины или печи с мощными (не тоньше 1\2 кирпича) стенками. Если труба тяжела, на перекрытии печи устанавливается железобетонная плита и уже на нее крепится труба.

Асбестоцементные насадные трубы значительно легче кирпичных, их не нужно разбирать при капремонте, они быстро устанавливаются.

Кирпичная дымовая труба требует особого фундамента, который закладывается на глубину, превышающую глубину промерзания почвы.

При возведении малоэтажных строений применяют сборные дымоходы, которые встраиваются в стену или формируют стояк. Стенки дымоходов выполняются из термостойкого бетона.

В местах прохождения дымоходом крыши необходимо оставить отверстие шириной от 13 см. Соединение дымохода с крышей прикрывается фартуком из нержавеющего металла.

Дымоход может иметь наклон до 30 градусов со смещением в сторону не более 100 см. Такие отрезки должны быть одного сечения, равного сечению вертикальных отрезков с гладкими стенками.

Автономное отопление в квартире

На сегодняшний день современные технологии позволяют произвести отключение от центральной системы отопления и подсоединение к автономному обеспечению. Для таких действий необходимо получить соответствующее разрешение в газовом хозяйстве. Его специалисты выезжают на объект и составляют проект автономного отопления. После чего производится установка индивидуального дымохода.

  • современные газовые котлы;
  • колонки;
  • конвекторы.

Под каждое такое оборудование есть свои системы дымоходов и трубы, которые могут быть в стене или с выходом на крышу по наружной стене. Всё будет зависеть от того, где именно расположено оборудование.

Схема устройства автономного отопления многоквартирных домов

На данный момент многие газовые котлы для обеспечения автономного отопления устанавливаются на кухне.

Для этого необходимо обеспечить для них достаточное пространство и соблюдать все установленные нормы безопасности:

  1. От оборудования (газового котла) до предметов мебели должно быть минимальное расстояние в 50 см.
  2. Оборудование должно находиться рядом с вентиляционным каналом, чтобы в случае внутренней утечки газа пары поступали из помещения в вентиляционное окошко.
  3. Перед установкой газового котла нужно качественно прочистить вентиляционные каналы.
  4. Устанавливается оборудование на стене или на полу. Для этого на поверхность должен быть огнеупорный отделочный материал (керамическая плитка).
  5. Обеспечить выход паров через дополнительный дымоход, который размещается в стене.

На данный момент есть одноконтурные, которые обеспечивают только обогрев помещения, и двухконтурные котлы для обогрева комнат и нагрева воды. Для того чтобы использовать двухконтурный котёл, необходимо получить разрешение от Горводоканала.

Популярные статьи  Как выбрать шкаф в прихожую (30 фото)

Устройство одноконтурного и двухконтурного котлов отопления

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

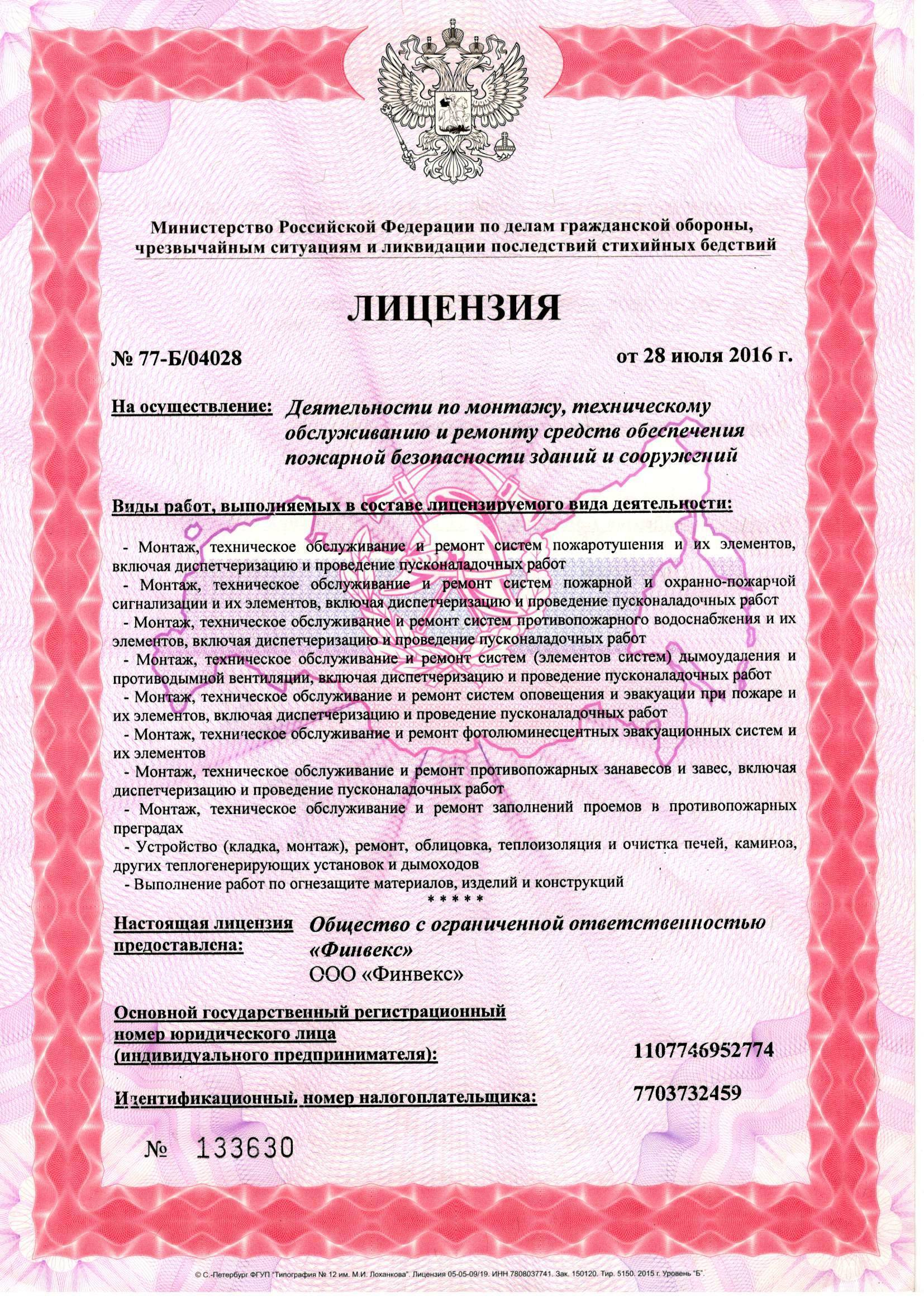

Лицензия

Уже было немало сказано про лицензирование работников, желающих заниматься подобным бизнесом, но теперь поговорим подробнее. Если у кого-либо возникает желание производить обследование дымоходов и вентиляций, то ему потребуется определенный набор документов в зависимости от того, нужна ли ему лицензия на проверку только жилых домов или промышленных предприятий.

В первом случае ему будет достаточно тех документов, которые были перечислены в начале статьи. Именно:

  • Монтаж, техническое обслуживание и ремонт систем (элементов систем) дымоудаления и противодымной вентиляции, включая диспетчеризацию и проведение пусконаладочных работ.
  • Устройство (кладка, монтаж), ремонт, облицовка, теплоизоляция и очистка печей, каминов, других теплогенерирующих установок и дымоходов.

Оформление лицензии при наличии этих документов занимает сорок пять дней.

Во втором случае требования более строги. Проверки на промышленных предприятиях проводятся только юридическими лицами. Лицензия должна содержать информацию, что есть разрешение для проведения инспекций в подобных организациях. Требования по сути те же, что и к частным предпринимателям (наличие оборудования и профессиональный персонал), но при этом они намного выше.

Дымовые и вентиляционные каналы

Правила устройства вентканалов из кирпича

Для того, чтобы облегчить выполнение задачи, на подготовительном этапе работ изготавливают шаблон, с помощью которого ведут кладку кирпича. Прежде всего определяют оптимальные размеры шахты. Для дымовой трубы и кухонной вытяжки они разные. В первом случае ориентируются на следующие данные:

Определение высоты вытяжных шахт.

  • для отопительных приборов мощностью до 3,5 кВт оптимальное сечение канала 14×14 см;
  • для приборов мощностью от 3,5 до 5,2 кВт — 14×20 см;
  • если источник тепла обладает мощностью свыше 5,2 кВт, вентиляционный канал должен быть сечением 14×27 см.

Для изготовления шаблона потребуется доска длиной 2,5 м, толщиной 2,5 см и шириной 14 см. На нее наносят разметку, соответствующую проектному расположению вентканалов в стене. Этот шаблон поможет не отклониться от вертикального ведения кладки и выстроить ровные прямые шахты и отверстия дымоходов. Во время кладки стен проводят регулярную поверку шаблоном.

Вместо него можно использовать так называемые буйки. Они представляют собой деревянные коробы, размеры которых соответствуют сечению выстраиваемой шахты. Высота буйка должна быть равной высоте 7-8 рядов кирпичной кладки. Во время строительства вытяжки или дымовой трубы устанавливают буек, а кладку ведут вокруг него. Это позволяет соблюсти точные размеры шахты и ее соответствие вертикали.

Сечение трубы может быть квадратным или прямоугольным. Каналы в стене располагаются рядом, расстояние между ними в один кирпич. Во время кладки осуществляют однорядную перевязку стены с вентиляционными шахтами. Основной канал может иметь несколько отводов в помещения на разных этажах. Дочерний должен отстоять от главного не далее, чем на 1 м.

Для того, чтобы избежать засорения отверстий во время строительных работ, полости шахт закрывают ветошью, скомканной бумагой и другими подходящими для этой цели материалами.

Определение готовности раствора для кладки кирпича.

Если в процессе возведения стен используют буйки, их установка будет сама по себе препятствовать засорению.

Особое внимание во время кладки уделяют качеству швов. Цементно-песчаный или глиняный раствор обязательно заглаживают так, чтобы получилась как можно более ровная и гладка поверхность. В этом случае на внутренних стенках шахты не будет наслоений копоти и жира

Канал под кирпич должен быть рассчитан так, чтобы не требовалось подрезки этих строительных камней

В этом случае на внутренних стенках шахты не будет наслоений копоти и жира. Канал под кирпич должен быть рассчитан так, чтобы не требовалось подрезки этих строительных камней.

Для выполнения работ потребуется чертеж, использование которого не позволит допустить отклонений по вертикали горизонтали. Для полуторной и двойной кладки есть существуют свои, выверенные практикой способы ведения кладки. Они рекомендованы для устройства вентиляционной системы в малоэтажном строительстве.

Требования и нормы

Дымовые и вентиляционные каналы Для вентиляции применяются в основном вертикальные каналы

Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.

На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.

Требования к вентиляционным каналам:

  • Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
  • Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
  • Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
  • Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
  • Высота оголовка шахты зависит от дистанции до конька.
Популярные статьи  Кирпич в интерьере гостиной комнаты

Дымовые и вентиляционные каналы Дымоход должен быть герметичным и выдерживать высокую температуру

К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.

  • Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
  • Конструкция должна быть строго вертикальной.
  • Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

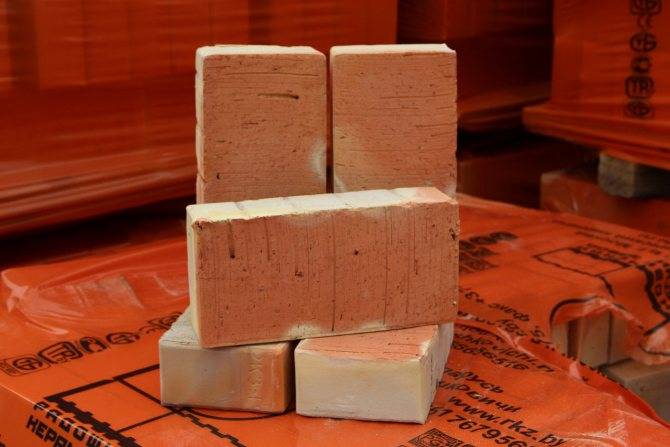

Дымовые и вентиляционные каналы Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

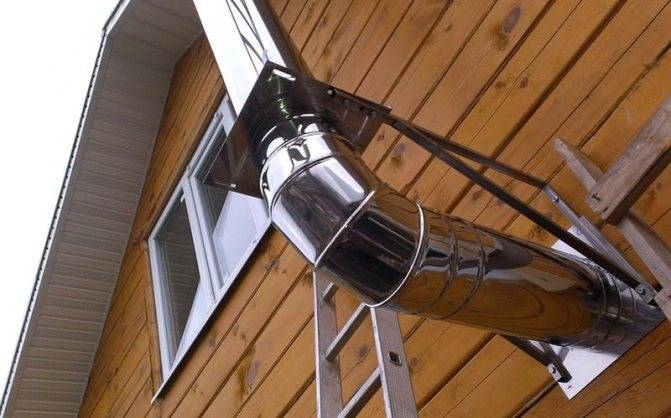

Дымовые и вентиляционные каналы Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Дымовые и вентиляционные каналы Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Дымовые и вентиляционные каналы Керамические трубы

Дымовые и вентиляционные каналы Гофрированная нержавейка

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ

3.1. Подчиняться правилам внутреннего трудового распорядка, иным документам, регламентирующим вопросы дисциплины труда. 3.2. Выполнять только ту работу, по которой пройдено обучение, получен инструктаж по охране труда и к которой допущен лицом, ответственным за безопасное выполнение работ. 3.3. Не допускать к своей работе необученных и посторонних лиц. 3.4. Работать в установленной спецодежде, спецобуви, правильно применять средства индивидуальной защиты. 3.5. Строго соблюдать требования безопасности, изложенные в эксплуатационной документации завода-изготовителя применяемого оборудования и инструмента. 3.6. В течение всего рабочего дня содержать в порядке и чистоте рабочее место, не допускать загромождения подходов к рабочему месту, пользоваться только установленными проходами. Перелезать через машины и подлезать под них запрещается. 3.7. Работать при наличии и исправности ограждений, блокировочных и других устройств, обеспечивающих безопасность труда, при достаточной освещенности. 3.8. При работах около неогражденных вращающихся частей обеспечить их ограждение. Не включать и не останавливать, кроме аварийных случаев, машины, станки, механизмы, работа на которых не поручена. 3.9. Очистку дымовых каналов от сажи и вентиляционных каналов от пыли выполняют трубоочистной тройкой с жесткой волосяной щеткой, а перекидных рукавов, патрубков и дымооборотов печей – веником. 3.10. Очистка дымовых и вентиляционных каналов от засоров или завалов осуществляют методом проталкивания или разборки. 3.11. После чистки установить на место все ограждающие и предохранительные устройства 3.12. Обтирочный материал необходимо складывать в металлические ящики, с плотно закрывающимися крышками. 3.13. Удаленные грязь и отложения убирать в специально отведенное место. 3.14. Чистильщику вентиляционных каналов и дымоходов жилых домов запрещается: — применять огонь для обнаружения утечек газа из газопроводов и приборов; — нагружать газопроводы посторонними предметами; — сбрасывать грязь и отложения в канализацию; — устанавливать приставные лестницы на кровле; — складывать инструмент у края площадки, бросать его и материалы на пол или на землю. Инструмент должен храниться в специальной сумке или ящике; — при подъеме и спуске с высоты держать в руках инструмент и детали. Их необходимо поднимать и опускать на веревке, тросе или в сумках через плечо; — подбрасывание каких-либо предметов для подачи работающему наверху. Подача должна производиться при помощи веревок, к середине которых привязываются необходимые предметы. Второй конец веревки должен находиться в руках у стоящего внизу работника, который удерживает поднимаемые предметы от раскачивания. 3.15. Производство работ в местах, где имеется или может возникнуть повышенная производственная опасность, допускается проводить только после обязательного оформления в установленном порядке наряда-допуска на выполнение работ повышенной опасности, в соответствии с установленной инструкцией. 3.16. Работающий на высоте должен вести наблюдение за тем, чтобы внизу под его рабочим местом, не находились люди. 3.17. При использовании приставных лестниц и стремянок запрещается: — работать на неукрепленных конструкциях и ходить по ним, а также перелезать через ограждения; — работать на двух верхних ступенях лестницы; — находиться двум рабочим на лестнице или на одной стороне лестницы-стремянки; — перемещаться по лестнице с грузом или с инструментом в руках; — применять лестницы со ступеньками нашитыми гвоздями; — работать на неисправной лестнице или на ступеньках; — наращивать лестницы по длине, независимо от материала, из которого они изготовлены; — стоять или работать под лестницей; — устанавливать лестницы около вращающихся валов, шкивов и т.п.; — производить работы пневматическим инструментом; — производить электросварочные работы. 3.18. В целях предохранения от несчастного случая при случайных падениях каких-либо предметов, инструмента и т.п. зоны, опасные для нахождения людей, должны быть ограждены, иметь хорошо видимые предупредительные надписи и охраняться специально выделенным рабочим. 3.19. Не использовать для сидения случайные предметы (ящики, коробки и т. п.), оборудование и приспособления. 3.20. Не принимать пищу на рабочем месте. 3.21. В случае плохого самочувствия прекратить работу, поставить в известность своего руководителя и обратиться к врачу.

Популярные статьи  Шкаф под стиральную машину в ванной

Требования к дымоотводам согласно СНИП

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

READ Как установить образ игры на комп

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

Дымовые и вентиляционные каналы

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Полезные рекомендации

Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.

Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.

Пример кладки шахты (а – для полуторного ряда, б – для двойного)

  • Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
  • Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
  • Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.
  • Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
  • Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.

Дымовые и вентиляционные каналыПозаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения

Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.

При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.

В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.

Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.

Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.
