Самодельный компрессор своими руками

Самодельный механизм для нагнетания давления – комплектующие

Покраска вашего авто возможна только с хорошей и уверенной подачей воздуха в пульверизатор. Поэтому прямое подключение к источнику нагнетания давления не подойдет. Лучше всего создать оборудование с ресивером. Это металлический бак, который должен быть мощным и надежным, с прочными и толстыми стенками. Подойдет старый газовый баллон, бак от водяной насосной станции или расширительный бачок современного типа. Также потребуются такие действия:

в найденном ресивере необходимо сделать герметизируемые отверстия для нагнетания давления и подачи воздуха;

также обязательно предусмотреть клапан, который будет спускать чрезмерное давление после его достижения;

автоматика потребуется, чтобы экономить электричество или топливо (зависит от типа выбранного мотора);

в качестве автоматики используется система насосных станций, манометр с автоматическим отключением оборудования;

важно обеспечить надежность врезки всех фитингов и переходников, иначе будут неприятности при эксплуатации;

имеет значение и надежная установка с закреплением ресивера, чтобы избежать его вибрации или перемещения;

еще одно требование – мощность используемого оборудования должна быть согласована с объемом ресивера.

Компрессор для покраски автомобиля своими руками – сложный проект, который невозможно реализовать без технического опыта. Тем более, автомобиль нуждается в качественной покраске, и компрессор должен обеспечивать ровную и стабильную подачу воздуха. Самодельная система для окрашивания кузова авто может применяться в дальнейшем в самых разных целях. В гараже это изобретение будет находкой для любого автовладельца.

https://youtube.com/watch?v=SYgtNTbmiIQ

Собираем двигатель

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Самодельный компрессор своими рукамиСнимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

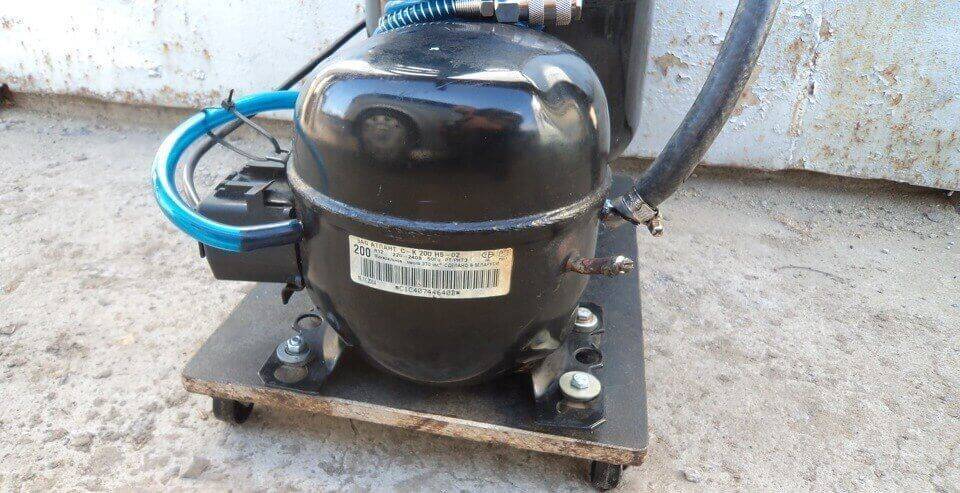

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Самодельный компрессор своими рукамиКрепим мотор на подготовленную доску

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

  • в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
  • нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
  • еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

  • обязательно вулканизируем камеру, если есть утечка воздуха;
  • теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
  • второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
  • сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Популярные статьи  Как подключить магнитный пускатель

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Самодельный компрессор своими руками

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Самодельный компрессор своими руками

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Подготовительный этап при изготовлении компрессора

На этапе планирования сборки самодельного компрессора необходимо решить, что будет выступать в роли нагнетателя воздуха. Применить для этой цели разумно применить узлы от старой бытовой техники или двигателей внутреннего сгорания.

Для различных работ в помещениях ограниченной площади наиболее приемлемым вариантом послужит устройство на 220 В, собранное самостоятельно. Преимущество подобных электрических компрессоров заключается в низком уровне шума.

Подобный компрессор своими руками для покраски или нанесения аэрографии предпочитают работники частных автомобильных мастерских, выполняющих кузовные работы.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.

Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны

Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

Металлический баллон

Как создать компрессор из газового баллона своими руками:

  • вентиль демонтируется с помощью разводного ключа;
  • в баллоне не должно остаться газа;
  • внутренние поверхности очищают от грязи и ржавчины;
  • в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
  • производится окрашивание;
  • монтируется манометр;
  • присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Компрессор высокого давления своими руками

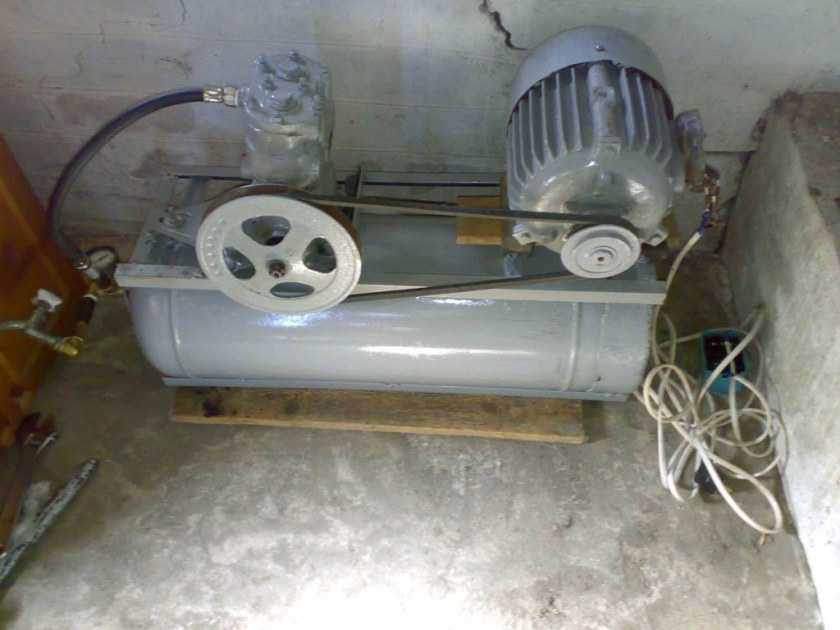

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Источники

  • https://krasymavto.ru/oborudovanie/kompressory/kak-sdelat-svoimi-rukami.html
  • https://tehnika.expert/dlya-sada/nasos/kompressor-svoimi-rukami.html
  • https://1pogarazham.ru/obustrojstvo/oborudovanie/321-kompressor-dlya-garazha-svoimi-rukami
  • https://garazhov.ru/sovety-garazhnika/kompressor-v-garazh-svoimi-rukami.html

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Крепление обратного проводника с клапаном

Решив  изготовить газовый компрессор своими руками и любую другую разновидность этого устройства, после создания ресивера и  монтировки компрессора требуется произвести крепление обратного клапана.

Популярные статьи  Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Также необходимо установить проводник. Проделать  это можно при помощи фрезы по размеру и дрели. С помощью дрели необходимо сделать отверстие для муфты. При наличии на ней неровностей можно сточить их, используя прибор  с  абразивной функцией.

Далее  нужно вставить муфту и обварить ее по кругу для того, чтобы  место вставки стало герметичным. Для не крупных  по своим размерам компрессоров потребуется применить латунный обратный клапан.

А в отвод для сброса давления вставляется подходящий по параметрам болт. В центре ресивера делается  дрелью еще одно отверстие. Оно используется для монтажа реле давления. Оно представляет сбой еще один переходник размером ¼ дюйма.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

  1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
  2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
  3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
  4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

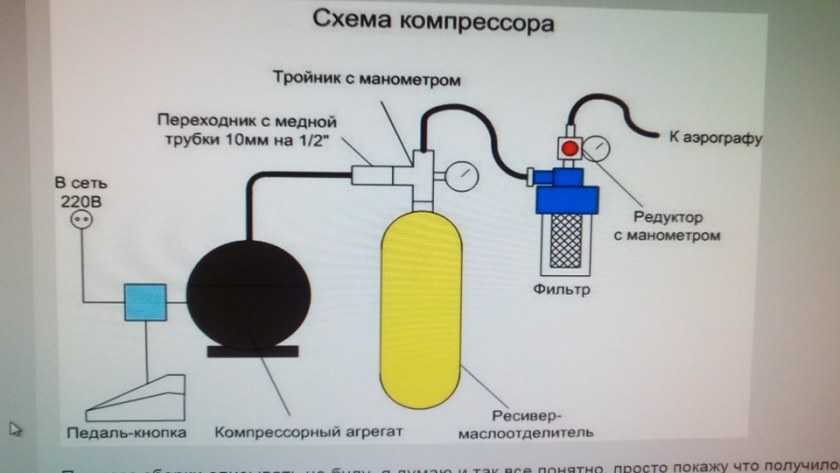

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

Самодельный компрессор своими руками
простой компрессор

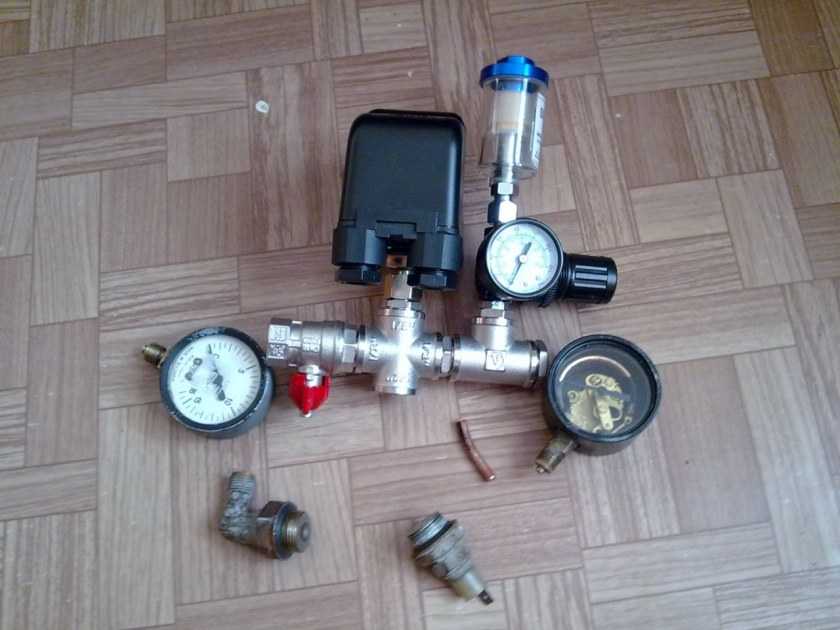

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

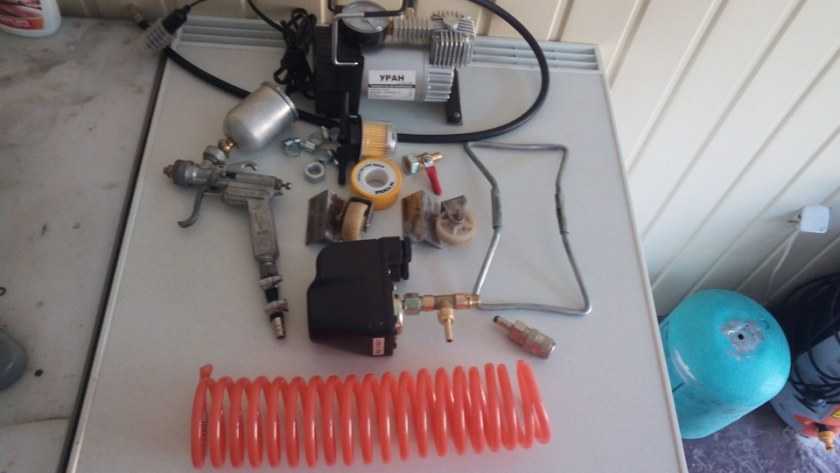

  • Компрессор;
  • Ресивер;
  • Реле давления;
  • Манометр;
  • Фильтр-редуктор;
  • Аварийный клапан;
  • Фитинги, переходники;
  • Сантехнические прокладки, фум-лента, герметик;
  • Кабели, выключатель, штекер;
  • Гибкий маслоустойчивый шланг;
  • Лист ДСП
  • Ножки-ролики, болты, гайки, шайбы и инструмент.

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке

Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

Самодельный компрессор своими руками

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Самодельный компрессор своими руками

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек

Важно, чтобы металлическая стружка не попала внутрь

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Самодельный компрессор своими руками

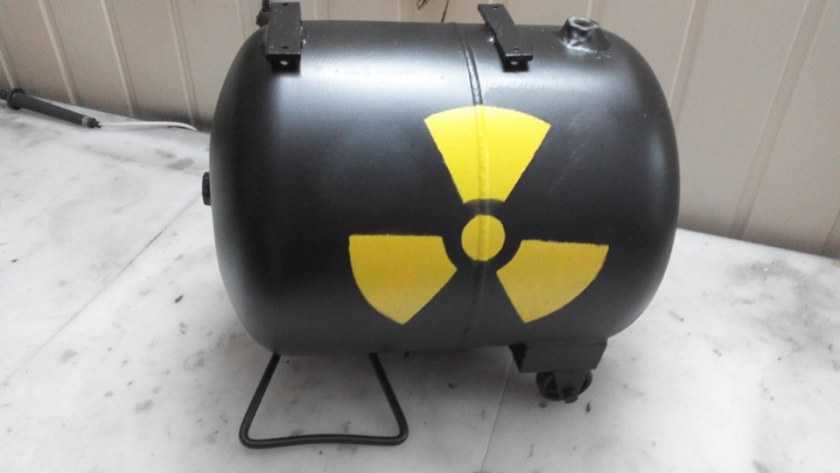

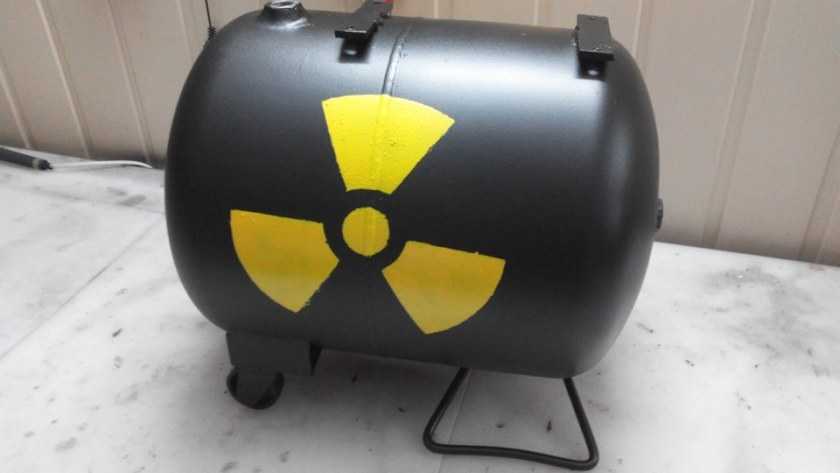

Корпус огнетушителя отличной пойдёт для ресивера

Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии

Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Популярные производители

В автомагазине обычно разбегаются глаза от количества производителей и фирм. Разноцветная масса сбивает с толку, люди перестают оценивать компрессор только по его техническим характеристикам. Известный производитель гарантирует надежность, его качественная продукция уже заслужила доверия покупателей. Маленькие фирмы, только-только появившиеся, не могут этим похвастать.

Китайские компрессоры заняли почетное место на рынке продаж. Это фирмы Fengda и Jas, их продукцию отличает идеальный уровень производительности и доступная цена. Стоимость колеблется от 3000 до 8000 рублей. Небольшое устройство идет в комплекте с подставкой под аэрограф, запасным манометром и ручкой для переноски.

Популярные статьи  Подставка для новогодней елки своими руками

Jas 1203

Бесшумный компрессор для аэрографа. Основные характеристики:

  • мощность – 150 Вт;
  • производительность – 23 л/мин;
  • уровень шума – 42 Дб;
  • вес – 5,2 кг;
  • цена на 2014 г. – 4500 рублей.

Плюсы:

  • встроенный ресивер и фильтр;
  • манометр;
  • реле давления или система автоотключения;
  • малый вес и габариты;
  • удобная ручка;
  • демократичная цена.

Минусы: сильный нагрев устройства.

Iwata Power Jet Pro IS-975

Японский безмасляный компрессор средней стоимости.

Технические характеристики:

  • показатель максимального давления 4,8 бар;
  • уровень производительности 34 литра воздуха в минуту;
  • мощность: 1/6 л.с.;
  • уровень шума: 55 Дб;
  • ресивер 2 л;
  • вес: 11,9 кг;
  • габариты: 33*23*18 см.

Основные преимущества:

  • работа с 2 аэрографами параллельно;
  • нулевая пульсация воздуха;
  • позволяет работать с большим давлением;
  • в комплекте два регулятора давления с манометром;
  • очищенный воздух (установлено два фильтра);
  • 2 встроенных держателя для аэрографов;
  • качественный металлический кожух.

Система автоматического отключения позволяет устройству не перегреваться, сохраняет требуемую влажность воздуха и сохраняет детали от износа.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Самодельный компрессор своими руками

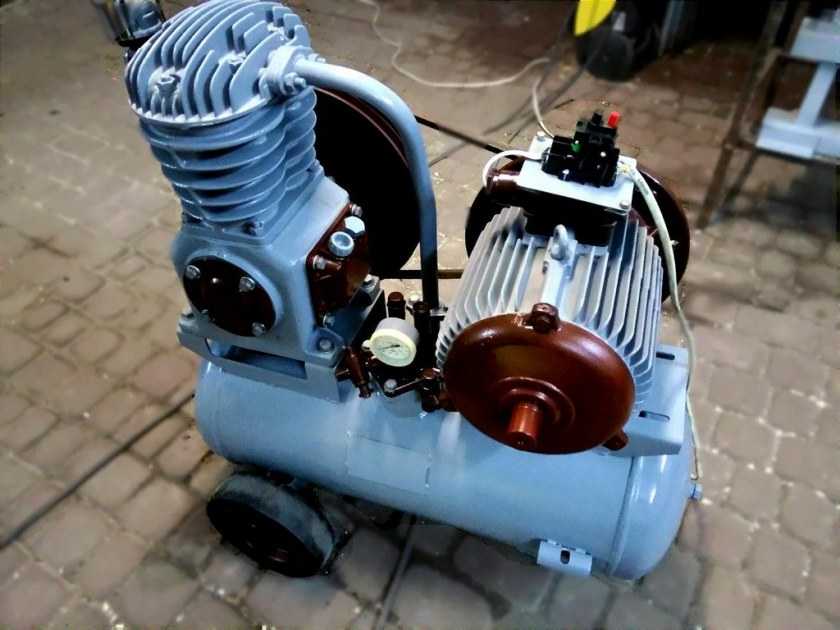

Самодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими рукамиСамодельный компрессор своими руками

Используя детали и узлы б/у, а также свой труд, можно сэкономить немалую сумму денег, подарив, кроме того, вторую жизнь нескольким работоспособным вещам, за что природа скажет вам спасибо.

Самодельный компрессор своими руками

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Самодельный компрессор своими руками

Рекомендации

Рекомендуем ознакомиться с советами:

  • Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
  • До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
  • Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
  • До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Компрессор для генератора дыма

Смастерить компрессор для дымогенератора коптильни несложно своими руками. Секрет успеха кроется в грамотном расчете мощности устройства.

Самодельный компрессор своими руками

Потребуются следующие детали:

  • вентиляторный блок (монтируют из осевого вентилятора от компьютера);
  • тара из пластика емкостью 10 литров;
  • тройники для водопроводных труб;
  • трубка или прочный шланг;
  • резистор переменного сопротивления.

Самодельный компрессор своими руками

Порядок работы.

  1. Вентилятор монтируют в прорези пластиковой емкости и надежно закрепляют.
  2. Выходной шланг помещают в горлышке емкости. Соединение должно быть герметичным в обязательном порядке.
  3. Для регулировки оборотов в схему питания вентилятора включают резистор переменного сопротивления.

Самодельный компрессор своими руками

Основным назначение этого приспособления является постоянная подача воздуха с небольшим давлением.

Самодельный компрессор своими руками

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Самодельный компрессор своими руками

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Самодельный компрессор своими руками

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Самодельный компрессор своими руками

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
