Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Преимущества светодиодных лент

Ленты со светодиодами, по сравнению со стандартными источниками освещения, обладают целым рядом неоспоримых преимуществ. Среди преимуществ светодиодных лент можно отметить:

  • низкую потребляемую мощность;
  • высокие качественные, практические параметры;
  • длительный эксплуатационный ресурс;
  • экологическую безопасность;
  • устойчивость к перепадам температур, механическим повреждениям;
  • высокий коэффициент использования светового потока;
  • электрическую безопасность;
  • доступную стоимость;
  • простоту монтажа, легкость в эксплуатации.

Лед-ленты обладают достаточной гибкостью, что позволяет их использовать для организации подсветки объектов сложных форм. Наличие клеящего слоя облегчает процесс установки светодиодного освещения, позволяет применять лед-ленты во многих областях.

К преимуществам лед-лент в светодизайне кухни также можно отнести комфортный для глаз световой поток, отсутствие надоедливого мерцания. Помимо освещения, которое обеспечивают подобные системы, занимаясь приготовлением пищи можно не включать основной свет, что позволяет сэкономить на оплате электроэнергии.

Срок службы светодиодных светильников, лент не зависит от количества включений/выключений. Правильно установленное светодиодное освещение может проработать 14–16 лет (до 40 000-50 000 часов эксплуатации), работая 12–15 часов. Устройство не требует времени для разогрева.

Разнообразная цветовая гамма позволяет воплощать различные дизайнерские задумки при оформлении светодизайна в кухне. Можно также выбрать лед-ленты работающие в ИФ- или УФ-спектре.

Расположение накладных и встраиваемых мебельных светодиодных светильников и основные принципы освещения

Расположение осветительных приборов в кухне должно соответствовать её функциям. Редко какое помещение обходится без центральной люстры. Кухонное помещение – не исключение. Если оно имеет не квадратную, а вытянутую форму, подбирают люстру, имеющею длинное плечо. К низким потолкам закрепляют плоский прибор освещения. Если потолок навесной – можно использовать точечные приборы по периметру или разместить их любым другим удобным образом.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияКомбинирование осветительных приборов обеспечит кухню полноценной иллюминацией

Обеденную зону можно подсветить с помощью настенных светильников или потолочных приборов, подвешенных непосредственно над столом. Настенный вариант используют в случае, если столешница расположена у стены. Чтобы люстра над столом не мешала, её подвешивают на расстоянии минимум шестьдесят сантиметров выше столешницы. Для общей гармонии бра и люстры подбираются в одном стиле.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияВариант размещения приборов освещения

Светодиодное освещение в кухне используют в следующих случаях:

  • для иллюминации внутри ящиков и кухонных шкафов;
  • декоративного оформления стеклянных полок и витражей;
  • создания эффекта «парящей» кухонной мебели;
  • подсветки многоуровневых потолков.

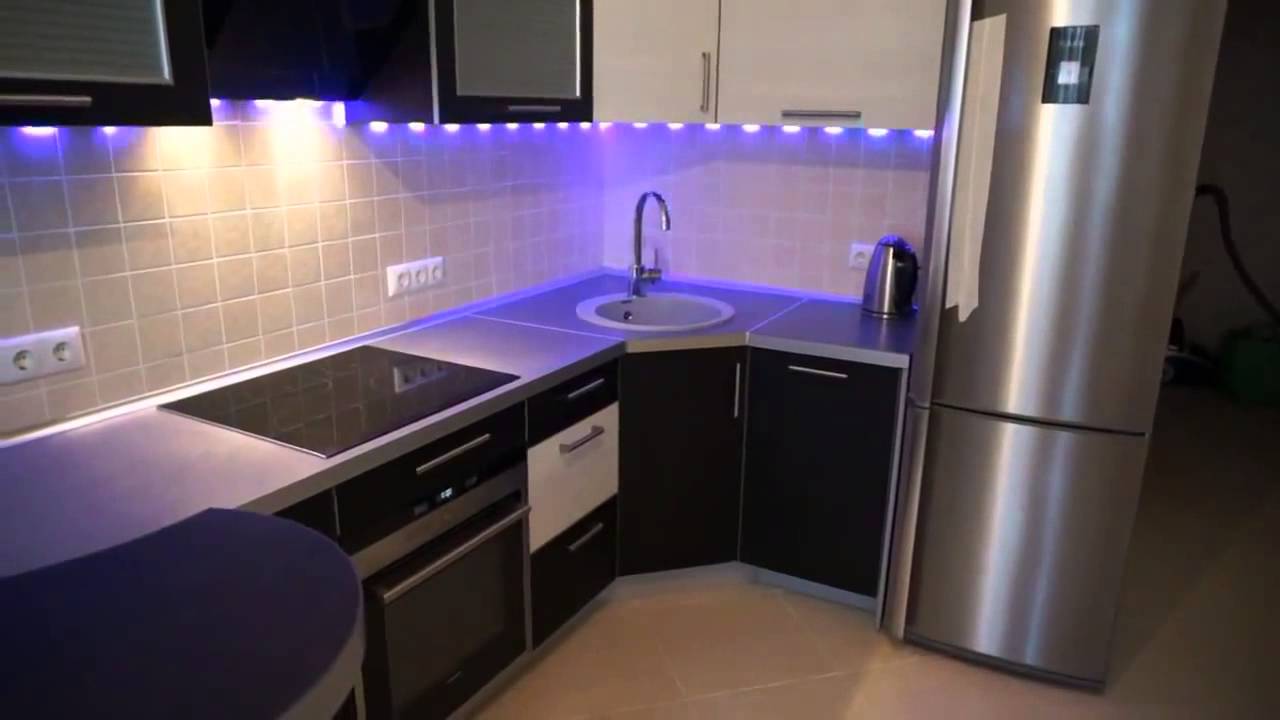

Размещение светодиодных светильников для кухни над рабочей поверхностью должно происходить по определённым правилам. Прежде всего, оптимальное расположение подсветки – под днищем настенных шкафчиков.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияВ таком случае свет не будет напрямую светить в глаза и при этом качественно и полно освещать поверхность рабочей зоны

Такой световой сценарий позволит, кроме прочего, зонировать помещение, разделяя его на обеденную и рабочую часть.

Разместить светодиоды можно ближе к фартуку или наружной стороне полок. Специалисты рекомендуют выбрать последний вариант. В этом случае вы получите минимум теней.

Вместо ленты можно использовать точечные или трубчатые светильники. Их сложнее устанавливать, но такой вариант выглядит весьма привлекательно.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияТакое размещение выполняет больше декоративную функцию

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных «ножницами» или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея — в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

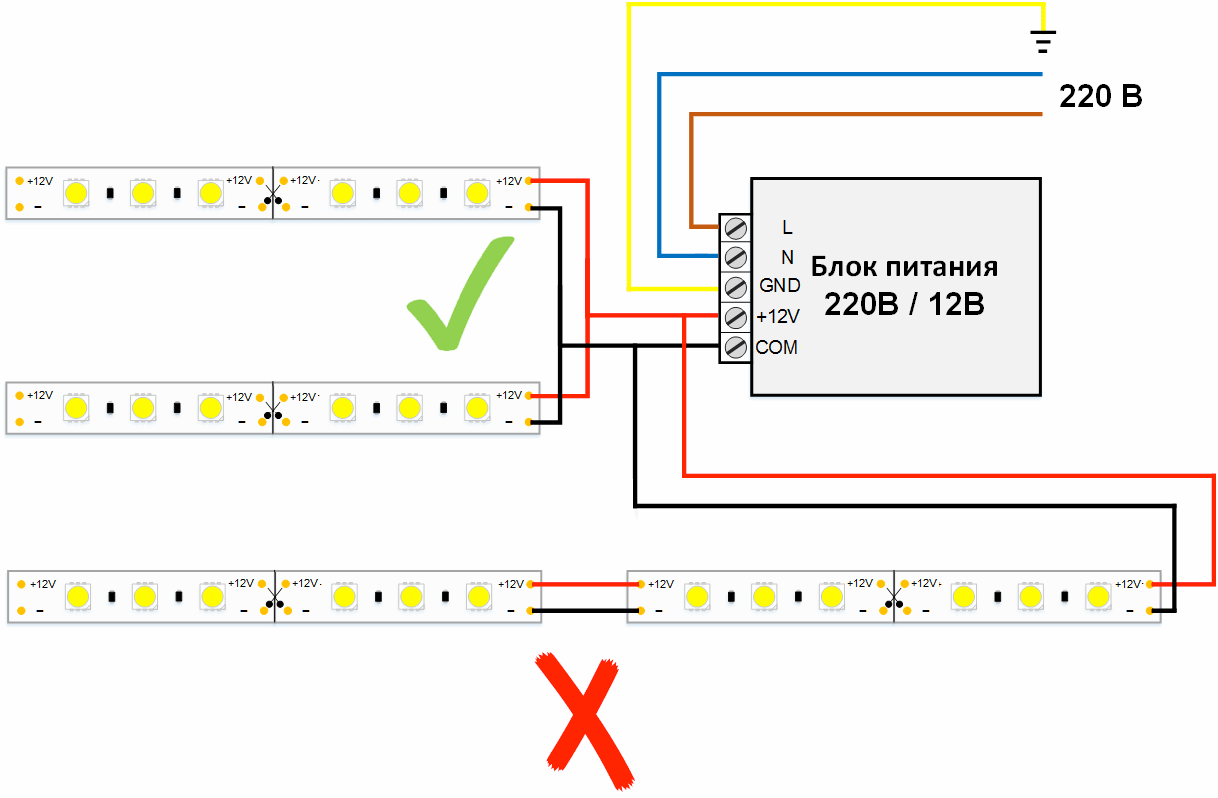

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

Какой потребуется блок питания

Выбор блока питания зависит от потребляемой лентой мощности и ее длины. Большинство представленных на рынке моделей потребляют от 4 до 30Вт на 1 метр длины ленты. Конкретную информацию об этом параметре можно узнать на упаковке.

Расчет характеристик БП сводится к умножению мощности метра ленты на ее длину. Кроме того, необходимо создать запас по мощности в 25-30%. Тема самым снизится нагрузка на элементы источника питания.

ПРИМЕР РАСЧЕТА. Длина ленты — 4 м, потребляемая мощность — 14 Вт/м. Умножаем: 14Вт/м * 4 м =56 Вт. Добавляем запас в 30%: 56 Вт * 1.3 = 72.8 Вт. Соответственно, для электропитания ленты потребуется блок питания мощностью от 75 Вт.

Помимо мощности, важное значение имеет исполнение корпуса прибора

  1. Компактный герметичный корпус из пластика. Подходит для использования на кухне, однако из-за скромных габаритов БП в таких корпусах может не обладать достаточной мощностью.
  2. Алюминиевый герметичный корпус. Цена на БП в таких корпусах выше, однако защищены они намного лучше.
  3. Перфорированный корпус. Такие корпуса обычно имеют бюджетные модели блоков питания. Могут иметь значительную мощность, однако потребуют обеспечения защиты от брызг воды.

Где устанавливать профиль

Сама лента крепится и вставляется в специальный профиль.

Очень многие для этого используют угловой вариант, который ставится в торец между стенкой и низом шкафчиков.

Однако не забывайте один отрицательный момент такой подсветки. В этом случае свет будет идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Популярные статьи  Межкомнатные шторы: разновидности и как сделать своими руками

Конечно, стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь — 1/4 расстояния от края.

Размеры профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль одевается накладной матовый экран.

Это интересно: Мощность варочных индукционных панелей — какая бывает и от чего зависит?

Как сделать своими руками

Подсветку в кухне можно выполнить с помощью светодиодной ленты. Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Основное требование при выполнении монтажа из ленты – защита от воды. Наилучший вариант – IP65, выдерживающий струю воды. Напряжение – 12 Вт.

Для получения нужного уровня освещенности используются ленты с 30 диодами на погонный метр. Мощность диодов для рабочей зоны – 12 люменов каждый, для остальной подсветки – 5 люменов.

Эквивалентность светодиодной ленты лампам накаливания:

  1. 30 диодов мощностью 12 люменов = 24 Вт;
  2. 30 диодов по 5 люменов = 10 Вт.

Для получения более яркого света можно применить с большим количеством диодов: 60, 120.

Для установки подсветки из светодиодной ленты потребуются:

  • лента диодная необходимой длины;
  • алюминиевый профиль;
  • блок питания 12 В;
  • выключатель;
  • кабель;
  • вилка;
  • термоусадочная трубка;
  • паяльник;
  • припой;
  • канифоль;
  • клеящаяся.

А вот как выглядит угловая кухня с барной стойкой и как её можно подсветить. указано тут.

На видео – подробная инструкция как сделать своими руками:

Алюминиевый профиль, в который будет помещен светильник, облегчит установку. При выборе блока питания надо учитывать потребляемую мощность ленты и иметь запас не менее 25%. Например, 1 м ленты требуется 7,2 Вт. На 2 м потребуется 14,4 Вт, с запасом понадобится блок питания не менее 18 Вт.

Выключатель подбирается по желанию и может быть простым кнопочным, сенсорным (реагировать на прикосновение), инфракрасным, в виде диммера (светорегулятора) или блока управления несколькими цветными.

Также вас сможет заинтересовать информация о том, как происходит встраивание встроенного холодильника в кухонный гарнитур и как организовать подсветку кухни.

Соединение ленты с кабелем должно происходить с помощью пайки.

Кнопочный выключатель устанавливается до блока питания. Диммер или блок управления – после блока питания.

Сама лента крепится к поверхности шкафчиков двухсторонней клеящейся лентой.

Недочеты, на которые следует обращать внимание:

  1. деформация диодной ленты (будет некачественное крепление);
  2. срок годности скотча (влияет на удержание ленты);
  3. не включать диоды сразу после установки (дать контактам время высохнуть, иначе от разогрева произойдет отклейка ленты).

Варианты мест монтажа на нижней стороне навесного шкафчика:

  1. Посередине рабочей поверхности. В этом случае освещается только рабочая плоскость. Не требуется профиль.
  2. Установка вплотную к стенке. Свет рассеивается равномерно на рабочую поверхность и стену.
  3. В углу между шкафчиком и стеной. Световой поток направлен в помещение. Для установки необходим угловой профиль и рассеиватель.

А вот как выглядит угловой кухонный гарнитур для маленькой кухни и как осуществить подсветку в комнате, можно увидеть тут.

Многозональное освещение помещения необходимо для комфортного пребывания на кухне, как повара, так и членов семьи. Правильно сделанная подсветка усиливает дизайнерский замысел, создает уютную и комфортную атмосферу. Светодиодные светильники – долговечны, экономичны, наиболее востребованы для установки дополнительного освещения кухонных гарнитуров. В других наших статьях вы можете ознакомится с угловыми розетками для кухни.

Освещенность и температура цвета

Перед тем как сделать подсветку на кухне под шкафчиками, хозяевам предстоит решить много вопросов. Первый из них — выбор осветительных приборов. Для кухонь и дополнительного оборудования не менее важна хорошая освещенность.

Оптимальная освещенность

Согласно нормативным документам, минимальная освещенность этих помещений составляет 150 люкс (лм/м²). Однако этому значению требуется коррекция в сторону увеличения, потому что для резки мяса, овощей или других «коварных» продуктов избытка света не бывает: его недостаток может привести к серьезным травмам.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Если расстояние от светильников до рабочей поверхности невелико, то коэффициентом рассеивания можно считать 1,5. В этом случае две трети света дойдет до столешницы. Чем дальше светильники и поверхность расположены друг от друга, тем мощнее потребуются приборы. Исключение — светлые или зеркальные фартуки. Они идеальны, потому что значительно увеличивают освещенность рабочей области.

Оптимальный вариант освещенности — 450 лм/м². Это значение соответствует:

  • 40 Вт для ламп накаливания;
  • 35 Вт для галогеновых приборов;
  • 10 Вт для люминесцентных ламп.

Ориентировочные параметры для светодиодных панелей или лент составляют 5-7 Вт. Однако в этом случае более точное значение зависит от поколения светодиодов, которые использовались при производстве конкретных моделей осветительных приборов.

Цветовая температура

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Цветовая температура — еще один параметр, который интересует многих хозяев. Какой свет лучше — теплый, нейтральный или холодный? Однозначного ответа быть не может, поскольку у подсветки может быть несколько функций. Однако если говорить только о безопасности для зрения, то очень холодной температуры лучше избегать.

Считается, что самые приятные, щадящие значения теплые — те, что находятся в пределах 2700-3000 К. Нейтральный белый имеет другое преимущество: он не искажает цвета предметов. Холодный оттенок дает возможность «целиком уйти» в работу. Однако учитывать надо не только влияние на глаза, но и интерьер, стиль помещения.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Дизайнеры рекомендуют придерживаться рекомендаций, относящихся к мебели, стилю кухни. Для гарнитуров, изготовленных из «теплого» дерева, идеалом станет такая же цветовая температура. Для стиля хай-тек единственным подходящим вариантом станет «металлическая», холодная зона спектра.

Виды подсветок для кухни

Естественное освещение не всегда является достаточным. Маленькие окна, теневая сторона дома, различные препятствия для проникновения света с внешней стороны дома (деревья, строения), сумеречное время суток создают потребность в организации искусственных источников света в помещении.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

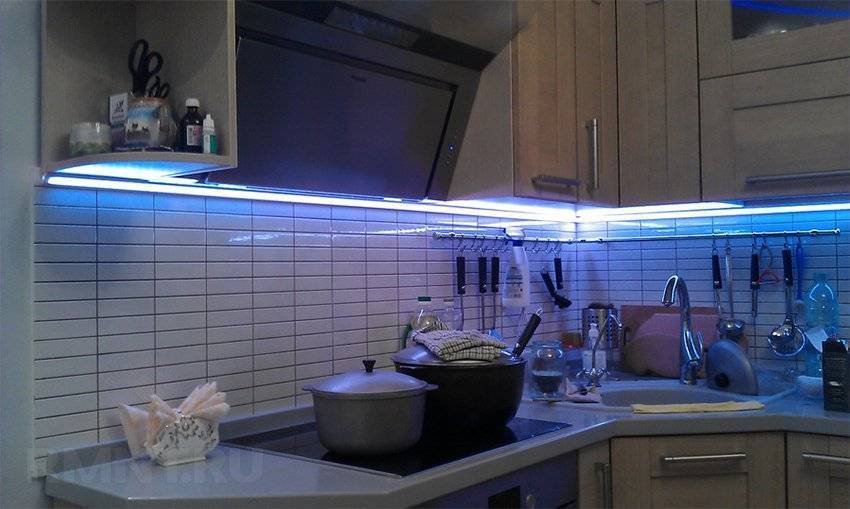

Вариант подсветки фартука

В зависимости от того, какую функцию выполняют источники света, выделяют 3 группы:

  • Основной (общий или базовый) – источник света располагается на потолке и рассеивает свет (как правило) из одной точки на всю площадь комнаты.
  • Рабочий свет – освещает определенную зону.
  • Декоративный – выделяет предметы и рельеф из общего фона, создает эффекты.

Все выше перечисленные задачи решают различные виды светильников. В большом разнообразии в продаже представлены светильники и подсветка для кухни от фирмы «Икеа».

Популярные статьи  Выбор кирпича для несущих стен

Точечные светильники

Основной (общий) свет одного потолочного источника может быть заменен на группы (ряды) точечных светильников. Различные виды потолочных конструкций позволяют на навесных и натяжных потолках распределять их. Это могут быть как встроенные вровень с потолком варианты, так и накладные (выступающие). Также они могут быть групповыми и одиночными, вращающимися и стационарными. Вращающиеся светильники «Икеа» способны направлять поток света.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Концентрированный свет точечных светильников

Теперь выбираем саму лампу. Они бывают: энергосберегающими (ртутные), галогеновыми, светодиодными и зеркальными. Среди всех перечисленных наилучшими показателями обладает светодиодная лампа. К ней даже можно подключить диммер и регулировать яркость.

Используя вращающиеся точечные светильники можно обыграть пространство так, чтобы была эффектно выполнена подсветка кухонного гарнитура, выделив в нем самые интересные моменты.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Подсветка ниши

Светодиодная подсветка (Led)

Светодиодная подсветка может выполняться как для освещения рабочих зон, так и для декоративного освещения контуров кухонного гарнитура и элементов декора.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Подсветка выдвижных ящичков

Полупроводник, при прохождении через который электрическая энергия переходит в световой поток, называют светодиодом (led). Светодиоды крепятся на специальную ленту, которая, в свою очередь, через блок питания и управляющий модуль (контролер) соединяется с источником тока. Вся конструкция настолько компактна, что может размещаться в любых труднодоступных местах. Led–лента мало нагревается и практически пожаробезопасна.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Светодиодная подсветка столешницы

Светодиодную (led) ленту можно крепить непосредственно на саму поверхность мебели. Для этого на некоторых вариантах имеется липкий слой. Только поверхность, к которой будет приклеиваться лента, следует предварительно обезжирить.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Цветная светодиодная подсветка

Подсветка на кухне может быть оснащена специальными сенсорными датчиками. Они позволяют бесконтактно включать и выключать свет простым взмахом руки возле самого датчика.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Сенсорное управление подсветкой

Люминесцентные лампы

Некогда популярные люминесцентные лампы еще занимают место в большинстве квартир, но постепенно уходят на второй план.

Этот вид чаще используется как подсветка рабочей зоны. Светодиоды вытесняют люминесцентное освещение по всем параметрам. И в первую очередь по экологичности и по КПД. Светодиоду (led) не требуется разогрев (свечение начинается сразу), а ртутная лампа сначала часть энергии отправляет на разогрев и поддержание люминофора, и только потом производит полноценное свечение. При подключении диммера люминесцентная лампа даже не загорится.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Подсветка кухни люминесцентными лампами

Комбинированная подсветка

Очень редко на современных кухнях используется один вид освещения. Как правило, чаще разные виды комбинируются. Например, сочетание базового источника света, освещение рабочих зон и обеденной. Или точечное освещение со светодиодной (led) конструкцией.

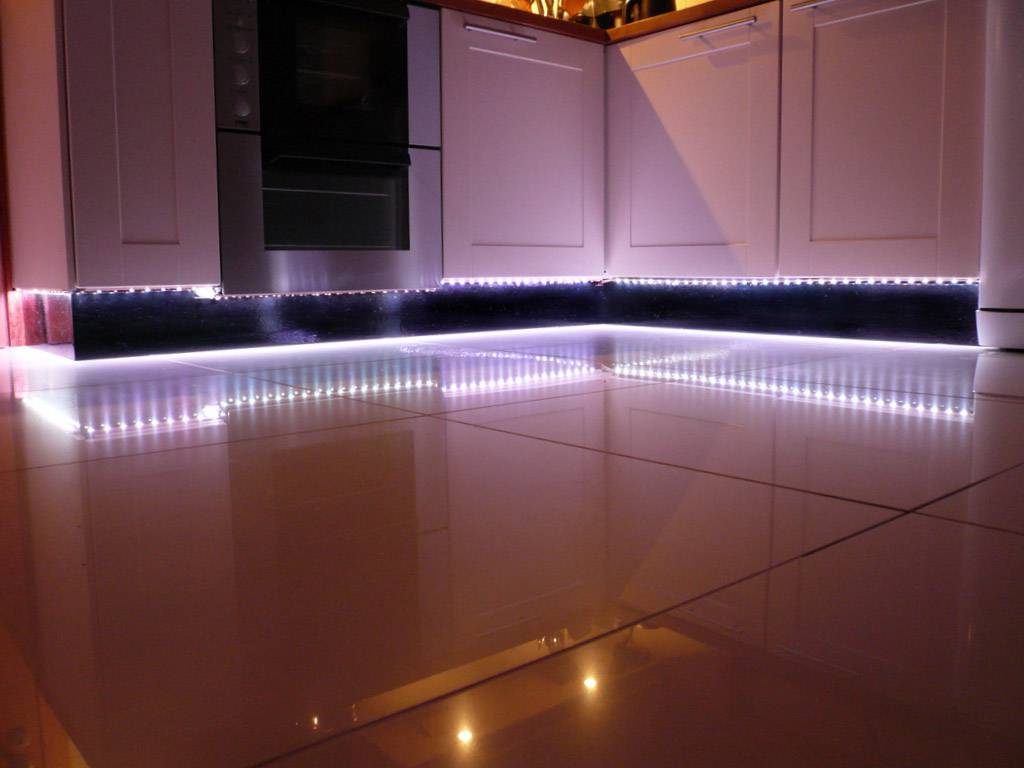

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Комбинированная подсветка: цоколя и рабочей зоны

Выделение светом отдельных зон способно создавать дополнительные эффекты.

Базовый источник света может располагаться над обеденной зоной и иметь ярко выраженное декоративное значение (красивая люстра, эффектная игра световых лучей). А может быть достаточно рассеянным и особо не выделяться.

Точечные светильники способны оптически раздвинуть вертикаль пространства. Такой свет будет эффективным в небольших помещениях или отдельных зонах (например, вдоль кухонного гарнитура). Светодиодная подсветка кухни может сочетаться со всеми, но эффектнее будет вариант, если убрать дополнительные источники.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция
Вариант комбинированной подсветки

Использовать все три вида подсветки на кухне нужно очень продуманно, чтобы одно не перебивало другое.

Советы по монтажу

Прежде чем приступить к непосредственному монтажу оборудования, необходимо обратить внимание еще на несколько нюансов:

  • при выборе подсветки шкафов на кухне стоит остановиться на белом свете, поскольку именно этот вариант не будет искажать вид и цвет блюд, продуктов, в виду максимальной приближенности к естественному освещению;
  • если целью монтажа подсветки является создание уюта, то стоит остановить свой выбор на диодах с теплым спектром;
  • при монтаже ленты в рабочей зоне стоит приобрести не один, а несколько источников света, поскольку так удастся избежать появления теней;
  • подсветка должна вписываться в общий дизайн помещения.

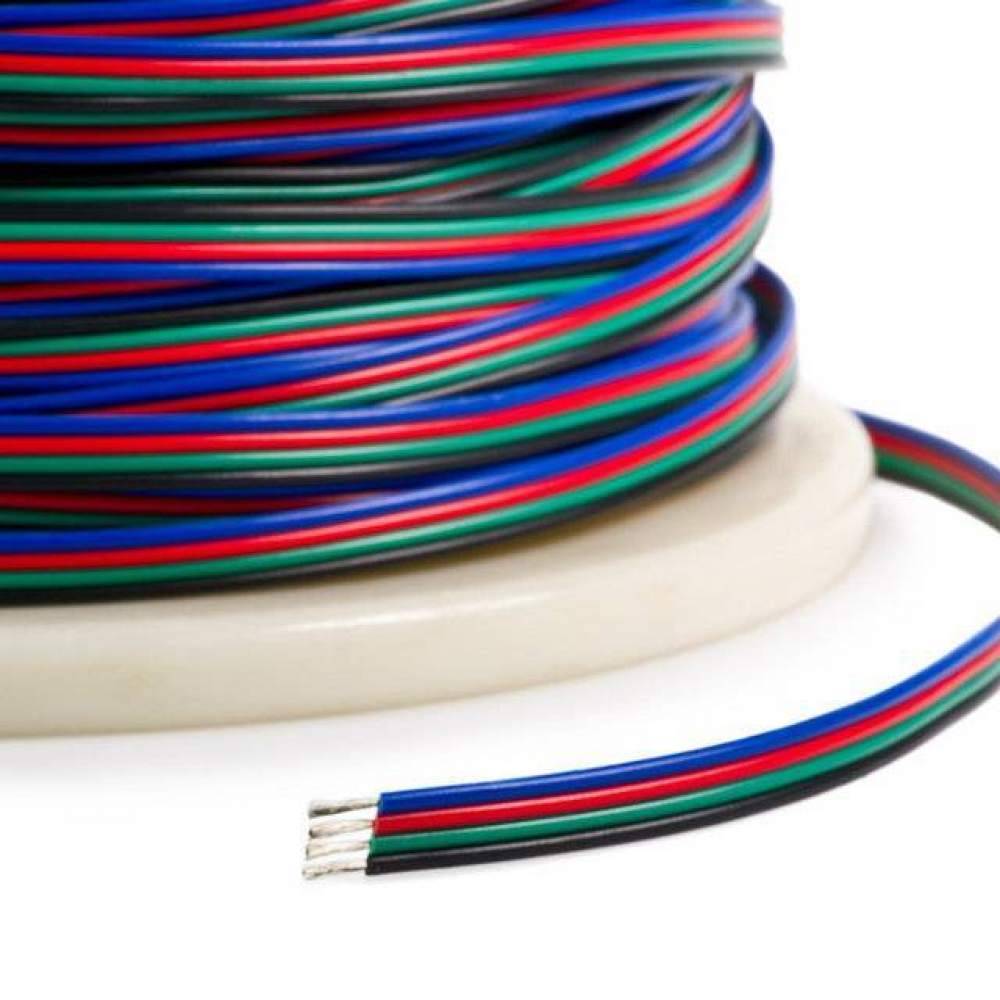

Выбор сечения кабеля

Выбор сечения кабеля – это очень важный момент, позволяющий значительно сохранить яркость оборудования. Здесь потребуется проведение расчетов, нуждающихся в самом пристальном внимании.

Как правило, при монтаже подсветки светодиодного типа используется кабель с сечением от 0,5 до 2,5 мм2. Но не стоит брать примерно подходящее оборудование, а лучше произвести расчет. Для этого используется следующая формула: s=(2*I*p*L)/U, в которой I – это сила тока; р — это значение удельного сопротивления, зависящее от материала; L – длина используемого кабеля; U – максимально допустимое значение перепада напряжения, возникающее между нагрузкой и блоком питания.

Сечение кабеля напрямую зависит и от его длины. Тот есть, чем больше длина кабеля, тем меньшее количество мощности дойдет до источника света.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Выбор места расположения

Как правило, для кухни чаще всего выполняется монтаж дополнительного освещения на рабочую зону. Но это не единственный вариант, который применим в данном помещении.

Какие же еще варианты можно использоваться для светодиодной подсветки на кухне под шкафы:

  1. Рабочая поверхность под шкафами требует использования только теплого белого цвета, поскольку такой вариант придаст блюдам более аппетитный внешний вид.
  2. Кухонный гарнитур может освещаться двумя способами. При монтаже подсветки сверху можно не переживать о влажном воздействии и применять любой тип ленты, даже открытого типа. При монтаже снизу, особенно, если вопрос касается напольных шкафов, потребуется подбор техники с самым высоким уровнем защиты, поскольку первая влажная уборка может повредить обычную ленту.
  3. Фартук можно дополнить светодиодной лентой, особенно если он выполнен из стекла.
  4. Ящики, освещенные светодиодной лентой, будут смотреться очень эффектно. Желательно подобрать оборудование сенсорного типа, которое будет загораться при открывании.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Монтаж

Для того чтобы сделать эстетичную подсветку шкафов на кухне, необходимо учесть еще один немаловажный нюанс. Лента может быть приклеена к любой поверхности, но будет ли это выглядеть достаточно прилично и аккуратно? Вряд ли. Для того чтобы сделать более приятное освещение, стоит использовать алюминиевые профили, которые обладают не только защитной матовой крышкой, но еще и имеют разнообразную форму: угловую, прямоугольную, широкую или узкую. Помимо этого на алюминиевый профиль можно с легкостью установить стекло, которое дополнительно защитит ленту от попадания мусора и пыли.

Для монтажа светодиодной ленты необходимо выполнить следующие действия:

  1. Произвести установку блока питания и модуля управления. Блок питания лучше будет скрыть от глаз, поэтому можно проделать отверстие для подключения ленты.
  2. Подготовить место для крепления ленты.
  3. Закрепить подготовленный короб из алюминия. Если установка ленты будет производиться без короба, то желательно поверхность шкафа обезжирить.
  4. Отрезать необходимую длину ленты и закрепить в алюминиевом коробе или приклеить к поверхности шкафа.
  5. Припаять край ленты к блоку питания. Вместо пайки можно применять и коннекторы.
  6. Проверить работоспособность системы.

Как оказалось, произвести монтаж светодиодной ленты – это простая работа, не требующая особых навыков. Такое освещение внесет свою «изюминку» в любой интерьер

Популярные статьи  Как правильно выбрать фасадный клей

Важно продумать тщательно способ размещения, подобрать нужную подсветку и результат, обязательно, превзойдет даже самые, казалось бы, неожиданные пожелания

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Подключение светодиодной ленты к блоку питания

Рекомендации перед подключением:

  1. К блоку питания необходимо подключать ленту не более 5 метров длиной, если вам требуется подключить светодиодную ленту, например 10 метров, то подключение следует делать параллельное, а не последовательное. Потому что сила тока будет постепенно уменьшаться с увеличением длины ленты, и в конце 10-ти метровой ленты светодиоды будут гореть не так ярко, как в начале ленты.
  2. Светодиодная лента имеет с обратной стороны клеящую поверхность, защищенную пленкой. Перед приклеиванием светодиодной ленты, очистите поверхность от пыли и загрязнений и обезжирьте поверхность спиртом.
  3. Если лента устанавливается на металлические поверхности, то необходимо изолировать ленту от металла электроизоляционным материалом.
  4. Светодиодную ленту можно повредить разрядом статического электричества, так что будьте аккуратны.
  5. Не перегибайте светодиодную ленту, радиус перегиба не должен превышать 2 см, иначе повредятся контакты на ленте и она перестанет гореть.
  6. Ленту следует разрезать только в обозначенных для этого местах, обычно через каждые три светодиода.
  7. Перед установкой ленты на рабочую поверхность необходимо убедиться в её работоспособности, путем соединения и подключения всех компонентов светодиодной ленты: блока питания и RGB-контроллера.

Подключение светодиодной ленты:

1. Светодиодная лента соединяется друг с другом с помощью коннекторов. Если коннекторов нет, тогда просто спаяйте два конца ленты.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияКоннектор для светодиодной ленты

  • 2. Для спаивания двух отрезков светодиодной ленты необходимо соединить их медные контакты друг с другом. Для этого снимите защитную пленку с ленты. Далее нанесите на медные контакты обоих отрезков ленты немного припоя. Потом наложите друг на друга два отрезка светодиодной ленты и расплавьте припой паяльником. Нагревайте до тех пор, пока весь припой не расплавится.
  • 3. Если у вас RGB-лента, то необходимо сначала подключить RGB-контролер. У RGB-ленты есть четыре дорожки: R, G, Bи V+. Они подключаются к соответствующим входам на RGB-контроллере.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияСхема подключения RGB-контроллера

Теперь необходимо подключить RGB-контроллер к блоку питания. Если у вас не RGB-лента, а обычная светодиодная лента, то подключать её следует сразу к блоку питания. Для этого соедините с помощью провода плюс ленты с плюсом на блоке питания и минус на ленте с минусом на блоке питания. Аналогично сделайте подключение RGB-контроллера с блоком питания.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкцияСхема подключения контроллера, блока питания и светодиодной ленты

Подключите блок питания к розетке 220 В и убедитесь, что все работает. Проверьте работоспособность RGB-контроллера, поиграв с цветами.

Теперь вы можете сделать любое светодиодное освещение своими руками в квартире, не прибегая к помощи специалистов.

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет. Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2) Ток (А)
0,5 6
0,75 10
1 14
1,5 15
2 19
2,5 21

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
