Соединение деревянных стропил

Содержание

Виды крепежных элементов для узловых соединения с балкой

Давайте рассмотрим способы соединения стропила с балкой перекрытия:

Соединение деревянных стропил

Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:

  • Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
  • Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
  • Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
  • Шаг 4. Теперь выстрелите сквозное отверстие для болта.
  • Шаг 5. Наденьте болт и зафиксируйте узел гайкой.

Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:

Соединение деревянных стропил

А вот пример изготовления деревянного крепежа для такого же узла:

Соединение деревянных стропил

По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.

Формы крыш и стропильных систем

Односкатная крыша.

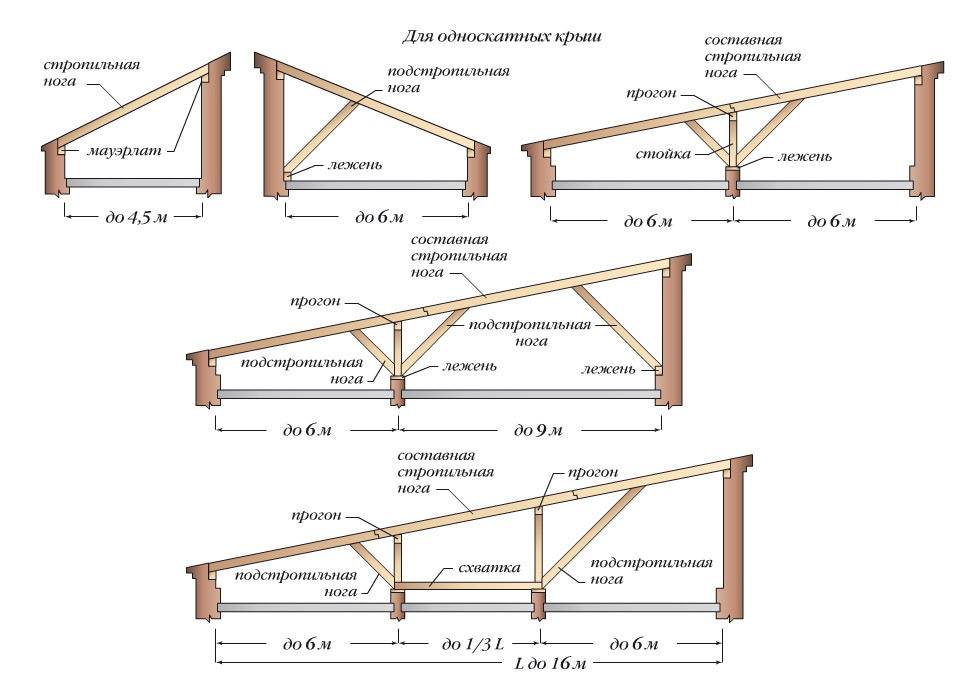

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Соединение деревянных стропилУстройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Соединение деревянных стропилУстройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Соединение деревянных стропилОсобенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Соединение деревянных стропилУстройство ломанной крыши.

Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах. Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами. Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение  которого снимают при помощи горизонтальных ригелей. Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами. Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий. А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками

Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров

Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами

Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома. Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома. Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Соединение деревянных стропил

Вот более подробная информация:

Соединение деревянных стропилСоединение деревянных стропил

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, солидно скрепленных посереди собой. Но основную эксплуатационную нагрузку несут стропила, отчего от прочности их крепления на мауэрлат и соединения между собою зависят функциональные характеристики крыши и газобезопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку неужели мауэрлат, верхние парами скрепляются свободно друг с другом неужели монтируются к коньковому прогону. Кроме того, ради жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется умножение стропильных ног. В целом, узлы соединения стропил дозволено подразделить на небольшую толику основных групп :

узел соединения с «фундаментом» крыши»; узел конькового соединения; узел крепежа дополнительных элементов стропильной системы; стыкование стропил подле наращивании.

Все виды соединения стропил подразумевают исчерпание определенных крепежных элементов.

Наращивание стропил

Соединение стропил посереди собой река длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще прощай сращивание выполняется следующими методами соединения :

встык; внахлест; способом косого прируба; в тремя доски; с опорой на прогон.

Крепление встык . Для сращивания стыкуемые концы неизбежно отрезать неприступно под домиком 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная маска или металлический крепительный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, неужели крепятся саморезами.

Метод косого прируба . Подрезка концов выполняется под домиком 45°. Срезанные концы стыкуются, после чесо посередине сверлится сквозное устье для болтового крепежа. Бруски стягиваются болтом диаметром 12 неужели 14 мм с широкой шайбой.

Популярные статьи  Если вы решили изготовить напольную вазу…

Крепление внахлест . Деревянные элементы укладываются с нахлестом и река всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил река длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу дозволено изготовить, используя тремя доски и прокладки. В этом случае одну из досок укладывается посереди двумя другими с нахлестом не меньше метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток посереди крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные река толщине средней доске, чтоб обеспечить жесткость конструкции.

Соединение стропил река длине с опорой на промежуточный цикл выполняется в томик случае, иной раз все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный цикл монтируется на стойках, которые опираются на внутреннюю несущую стену неужели колонны. В случае, когда домицилий сращивания приходится на прогон, появляется потенция обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собою скобами неужели другими элементами, и вспомогательно гвоздями крепятся к прогону.

Технология крепления висячих стропил



Существует альтернативный вариант, когда используют балки перекрытий – эти элементы монтируют со стропилами в одной плоскости строго перпендикулярно стенам дома. Этот способ обычно применяют при возведении легких мансардных помещений, хотя иногда используют и перекрытие по металлическим балкам. Соединение стропил и балок вне зависимости от веса крыши желательно использовать только в том случае, когда существует полная уверенность в надежности и прочности стен строения. Дело, в том, что нагрузка оказываемая системой стропил, будет точечной, а не равномерной как при применении мауэрлата.

Соединение деревянных стропил

Балки для перекрытий выбирают с сечением 5х15 сантиметров. Для создания кровельного свеса они должны иметь длину, позволяющую выносить их на расстояние, которое не может быть меньше 55 сантиметров. Стропильную ногу в данном случае также выносят за стену и крепят к краю балки.

Виды конструкций

Существует и может быть использовано в строительстве пять основных типов кровельных конструкций подобного вида, которые могут получиться на основе висячих стропил. Они отличаются наличием некоторых конструктивных элементов, конфигурацией и т. д.

Самый простой вариант – треугольна шарнирная арка. Ее форма треугольная, затяжка здесь испытывает нагрузку на растяжение, а стропилины – на изгиб. Такая схема используется, только если высота конька будет не менее 1/6 от всей длины пролета между стенами, иначе она не будет функционировать правильно. Довольно часто используется при сооружении чердаков. В этом случае две стропилины стыкуются и соединяются друг с другом в коньковой части. Внизу треугольник может быть соединен длинной затяжкой. Система может быть использована только в случае, если ширина пролета между стенами – не более 6 м.

Трехшарнирная треугольная арка

Несколько отличающаяся от вышеописанной система – шарнирная арка с бабкой. В этом случае конструкция имеет опору в виде бабки, установленной под коньком. За счет затяжки она работает на растяжение. Бабка может быть выполнена либо из металла, либо из дерева. Система используется, если пролеты между стенами – 6 и более метров. Бабка не позволит затяжке прогибаться – она выступает в роли своеобразного подвеса и позволяет настроить степень прогиба горизонтальной части.

Трехшарнирная арка, усиленная бабкой

Шарнирная арка с затяжкой, которая приподнята, используется обычно при планировании строительства мансард и просторных чердачных помещений – то есть там, где важна высота потолка. В этом случае затяжки будут устанавливаться в верхней части стропилин. И чем выше будет расположена затяжка, тем большее усилие на растяжение она воспринимает.

Арка с приподнятой затяжкой

Если опора – неподвижный шарнирный элемент, то конструкция будет именоваться аркой с ригелем. Здесь кровля крепится к мауэрлату за счет формирования зуба на стропилах. Сам ригель напоминает небольшого размера затяжку, но в этом случае работает не на растяжение, а на сжатие. Стропильные ноги закрепляются довольно жестко.

Трехшарнирная арка с ригелем

Арка с подкосами и бабкой напоминает собой систему арки с подвеской. Здесь во время монтажа стропилин используются подкосы, которые обеспечивают избавление конструкции от избыточного напряжения. Вариант подходит для закрывания пролетов шириной 9-14 м.

Конструкция стропильной фермы с бабкой и подкосами

Стропильная система достаточно сложна в монтаже, порой ее части собираются прямо на земле, а потом поднимаются на крышу. Но также стропила могут монтироваться и прямо на месте. В целом, крыша с висячими стропилами является самым простым вариантом, потому нередко изготавливается начинающими строителями или самостоятельно.

Перфорированные пластины, использующиеся для крепления стропил

Связывание стропил диагональными схватками

Способы крепления стропилин

Эти детали конструкции могут быть закреплены двумя методами.

  1. Болтом и хомутом, где в этом случае торцевая часть стропилины срезается, а сама она ставится на балку в том месте, где изготовлена выемка. Скрепление отдельных элементов производится при помощи болтов. Соединяются они так, что место крепления находится перпендикулярно верхней части стропилины. Иногда для соединения используются системы хомутов.
  2. Двойным зубом. Метод применим в случае, если наклон ската кровли относительно горизонтали менее или равен 35 градусам. В этом случае на балке делаются два упора, в стропильной ноге делается специальное отверстие, а на месте крайнего упора на балке вырезается шип. По размерам эти элементы должны соответствовать друг другу.

Пример установленной стропильной ноги

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

  • скользящий;
  • жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Соединение деревянных стропил

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

  • используя уголки для крепления стропил и опорный подшивной брус;
  • путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

  • при помощи запила и последующей укладки стропила местом запила на мауэрлат;
  • путем забивания с боков двух гвоздей наискосок в направлении один к другому;
  • соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
  • методом крепления при помощи скобы;
  • путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;

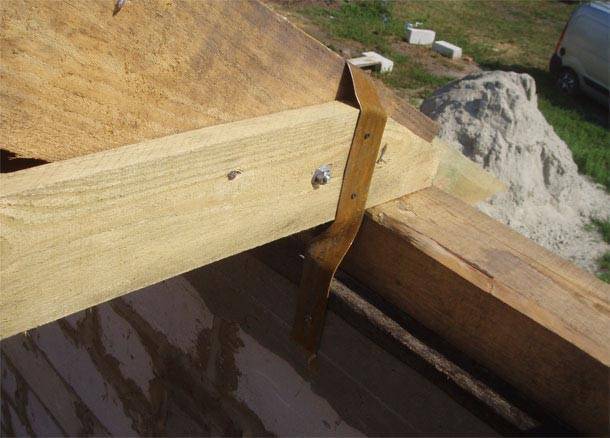

  • при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Популярные статьи  Ремонт кухни до и после: 10 историй с реальными фото

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Как правильно забивать гвозди в стропилину при сращивании

Не всегда есть возможность и необходимость сращивать отдельные элементы стропил с помощью шпилек, иногда это проще сделать обыкновенными гладкими гвоздями. Но нужно уметь их правильно забивать, в противном случае со временем усилие сжатия досок значительно уменьшится. Длина гвоздя должна на 2,5–3 см превышать толщину стропилины в месте соединения.

Соединение деревянных стропил

Наращиваем стропила по длине

Как правильно вколачивать гвозди для соединения нагруженных или ответственных деревянных конструкций?

Шаг 1. Под небольшим углом вбейте гвоздь в доски, но не до конца. Нужно, чтобы острие выступило с обратной стороны примерно на один сантиметр.

Соединение деревянных стропил

Гвоздь забит не до конца

Шаг 2. С обратной стороны стропилины согните молотком гвоздь под прямым углом.

Соединение деревянных стропил

Гвоздь загнут под прямым углом

Шаг 3. Забейте гвоздь еще примерно на один сантиметр. Опять согните конец, угол сгиба уже должен быть намного меньше 90°. Чем больше вы его согнете, тем надежнее будет окончательная фиксация.

Соединение деревянных стропил

Гвоздь забит еще на 1 см (примерно)

Соединение деревянных стропил

Конец загнут еще больше

Шаг 4. Теперь можно вбивать шляпку гвоздя до самого конца. С обратной стороны сгибайте выступающую часть до тех пор, пока острый конец полностью не войдет в доску. Помните, что место выхода тела гвоздя и место забивания его острия не должны лежать на одной линии.

Соединение деревянных стропил

Теперь гвоздь забит до конца

Соединение деревянных стропил

Согнутая часть гвоздя вбивается в доску

Такая технология полностью исключает самостоятельное ослабление силы прижатия.

Когда стропила выгодно опирать на балки?

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

  • у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
  • на старом доме заново перестраивается крыша, а лежень уже старый;
  • стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
  • для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Критерии выбора

Выбор зависит от размера постройки и наличия внутренних стен, а также наличия мансарды

Висячая конструкция обойдется дороже, так как при ее строительстве нужен толстый брус с затяжками аналогичного сечения. Однако использовать такую систему придется в любом случае при строительстве небольших домов. Наслонные стропила стоят дешевле за счет использования досок и брусьев меньшего сечения. Но применяют их преимущественно для больших домов.

В отношении материалов для частного строительства выбор почти всегда сводится к дереву из-за его преимуществ и особенностей монтажа.

При выборе также можно учесть следующие рекомендации:

  • заранее нужно определить, будет ли использоваться чердак, если да, то используют ломаную или двускатную крышу;
  • если в доме нет перегородок несущего типа, можно использовать только висячую систему;
  • нужно заранее определиться с кровельным материалом;
  • учесть и рассчитать ветровую и снеговую нагрузку.

Материалы для изготовления стропил

Соединение деревянных стропилСтропильная система кровли

Как уже упоминалось, стропильные системы крыши являются несущими, то есть, они должны быть способны выдерживать расчетные нагрузки. Следовательно, материал для стропил должен обладать высокими характеристиками прочности и быть долговечным.

В частном строительстве для изготовления стропил, чаще всего, используется древесина. При этом к материалу предъявляются особые требования. Итак, стропила должны быть изготовлены из древесины хвойных пород первого сорта, не иметь большого количества сучков, трещин и быть хорошо просушенными.

Можно использовать для сооружения стропильных систем бревна, соответствующей толщины. Однако этот материал имеет большой вес, поэтому кровельщики не советуют его применять. Намного удобнее использовать доски или же брус стропильный. Эти материалы удобно монтировать, поскольку они достаточно легкие

А это особенно важно, если планируется выполнять работу самостоятельно, не прибегая к помощи профессиональных кровельщиков

Соединение деревянных стропилСтропильный брус для кровли

Реже в частном строительстве применяют стропильные системы, выполненные из металла. В этом случае, конструкции получаются более надежными и прочными, чем при использовании древесины. Металлические стропила выбирают, если необходимо повысить жесткость крыши, а также в тех случаях, когда крыша имеет длинные пролеты.

Однако металлические стропильные фермы применяют в частном строительстве не так часто, поскольку монтаж их достаточно сложен.

  • Стропила из металла отличаются внушительным весом, то есть для подъема ферм на необходимую высоту и их установки требуется использовать строительную технику.
  • Стропильная система из металла обходится дороже, чем аналогичная конструкция, для изготовления которой использовалась доска для стропил.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Соединение деревянных стропилКрепежные элементы для фиксации стропил

Соединение деревянных стропилРазличные способы крепления стропильных ног

Верхний коньковый узел

Стропила в сопряжении скатов в коньке опираются друг на друга либо на коньковый прогон. В первом варианте применяют шаблонный метод:

  • треугольные конструкции подготавливаются заранее;
  • по месту монтируются крайние треугольники;
  • по ним натягивается шнур с соблюдением горизонтали;
  • устанавливаются средние конструкции.

Соединение деревянных стропил

Схема сращивания стропил в районе конька.

Соединение стропил в коньке прогоном не требует контроля горизонтали шнуром, ориентиром является сам прогон. Не требуется предварительная сборка стропильных ферм, крыша собирается из поданного наверх пиломатериала по месту.

Соединение конькового узла выполняется по одной из трех технологий:

  • внахлест — концы стропил обрезаются после фиксации друг к другу гвоздями, саморезами, поперечными пластинами;
  • шип-паз — соединение аналогично предыдущему, однако каждый край имеет выборку в полдерева;
  • подрезкой торцов — стык стропил выполняется строго вертикально, угол реза размечается по месту, элементы упираются друг в друга.

Все соединения должны иметь одну степень свободы, минимальную. Это обусловлено усадкой пиломатериала в первые 1,5-2 года. В противном случае конструкция будет ослабевать, разрушаться под собственным весом. Поэтому крепление болтами либо шпильками в сквозные отверстия всегда предпочтительнее гвоздей, саморезов.

Стропила также могут фиксироваться специальными шарнирными металлическими элементами, надеваемыми на брус либо крепящимися к нему саморезами. Это незначительно повышает стоимость строительства, однако резко увеличивает ресурс, ремонтопригодность кровли. Соединение с двумя степенями свободы применяется в сложных конструкциях.

Виды древесины для кровли

Для стропильного монтажа, в зависимости от назначения объекта применяют следующие виды пиломатериала:

  1. Брус чистообрезной, двухкантный и четырёхкантный.
  2. Доску обрезную.

Древесина хвойных пород, например, лиственница и сосна, чаще всего применяется в обустройстве стропильной системы. Она имеет достаточную прочность, хорошо поддаётся обработке и противостоит гниению. Перед укладкой на крышу материал обрабатывают специальной пропиткой.

Стандартная доска имеет длину 6 метров, брус – 3 метра.

Популярные статьи  Ремонт ванной комнаты в «хрущевке»

Дефекты, влияющие на качество пиломатериала:

  • Сучки – техническими условиями регламентируется количество сучков в доске, не влияющее на прочность конструкции.
  • Обзол – для стропильных конструкций его полностью срезают.
  • Трещины – возникают от неправильной сушки или растрескивания на морозе. Такой материал непригоден для монтажа крыш.
  • Гниль и грибок – от неправильного хранения во влажных условиях – отбраковывается.

Соединение деревянных стропил
Доска обрезная должна быть без дефектовИсточник yandex.net

Выбрав правильный пиломатериал, приступают к замерам и сращиванию стропил.

Главные соединительные узлы

Главными узлами стропильной системы выступают: — стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов; — коньковый узел — совмещение двух противоположных стропил; — звено из мауэрлата и опирающегося на него стропила; — модуль, включающий в себя прогон, стойку и лежень; — соединение стропила с подкосом и стойкой.

Соединение деревянных стропил

Наиболее сложное звено каркаса кровли — это стропильная ферма, которая отличается тем, что собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую. Стропильная ферма состоит как минимум из трёх элементов — помимо главных элементов — двух противоположных стропил и растяжки, включает дополнительные фрагменты — стойки и раскосы, уменьшающие давление конструкции на стены и создаётся при помощи различных типов врубок практически без применения металлических крепёжных приспособлений.

Соединение деревянных стропил

Коньковый узел тоже имеет несколько особенностей —  он образуется в результате соединения двух противоположных стропил за счёт специальных срезов или выемок. Для создания конькового узла существует множество методов и фиксируется посредством металлических планок, болтов или гвоздей.

Соединение деревянных стропил

Соединение стропил и мауэрлата происходит за счёт вырубки в каждой стропильной ноге, соответствующей форме элемента, служащего для неё опорой. Стропила закрепляют на мауэрлате, чтобы они не смещались в сторону, а усиление связи стропил и мауэрлата достигается посредством крепления металлических уголков, строительных скоб, гвоздей или болтов.

Соединение деревянных стропил

Модуль из прогона, стойки и лежня формируют, вбивая в места их соединений строительные скобы, стальные нагели или накладки из полос стали.Узел из лежня, стойки и прогона позволяет разделить нагрузку между внешними и внутренними стенами здания. Подкосы, стойки и стропила собирают в единый модуль, создавая вырубки. Чтобы их соединение не было слабым, применяют строительные скобы.

Нюансы при строительстве сарая

При строительстве крыши сарая стропильные ноги крепят к несущим стенам или к мауэрлату. Для увеличения длины применяют так называемые кобылки – бруски для свеса.

В зависимости от типа постройки используют три вида стропильных ног. Они по разному передают нагрузку стенам и фундаменту:

  • Скользящие стропила применяют для строительства сарая из бруса.

    Верхняя их часть закреплена жестко. Нижняя – имеет свободное крепление на металлический элемент (так называемую скользячку).

    Такой крыше не страшна усадка здания. Она имеет возможность опуститься, не деформируясь.

  • Наслонные стропила ставят на кирпичную или блочную конструкцию, имеющую внутренние перегородки. Такая конструкция плохо адаптирована под нагрузки.
  • Висячие стропила не имеют дополнительных опор. Всю нагрузку они передают внешним стенам. Стропильную ферму собирают на земле и поднимают наверх уже в готовом виде.

Во время монтажа стропильных ног сначала устанавливают фронтонные и тыльные, а потом, ориентируясь на протянутую леску, и остальные.

Затем устанавливают дополнительные свесы (кобылки) и последней обрешетку.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

Соединение деревянных стропил

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Соединение деревянных стропил

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Соединение деревянных стропил

Стягивание узлов шпильками считается самым надежным.

Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Соединение деревянных стропил

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Соединение деревянных стропил

Наиболее распространенные способы соединения стропильных ног в районе конька.

  • Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
  • Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
  • Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Соединение деревянных стропил

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Соединение деревянных стропил

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

Соединение деревянных стропил

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Соединение деревянных стропил

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

Соединение деревянных стропил

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Соединение деревянных стропил

Скользящее соединение стропил используется только на крышах деревянных домов.

Подведение итогов

Для отдельных материалов используются определённые методы. Если для досок больше подходит метод двойного сращения или внахлёст, то для сруба – прямая стыковка, либо косой прируб.

При установке системы из стропильных ног важно всегда помнить о том, что устанавливаемое крепление не должно увеличивать общий вес конструкции. Правильно выполненное сращивание является гарантом создания прочной и устойчивой конструкции

Правильно выполненное сращивание является гарантом создания прочной и устойчивой конструкции.

Вопрос к читателям: а как вы думаете, какой метод сращивания стропил больше всего отвечает требованиям безопасности? И стоит ли заниматься этим самостоятельно или лучше нанять профессионала?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
