Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Содержание

Детально расчет параметров

При устройстве лестницы с поворотными ступенями на 180 градусов необходимо знать, какие параметры обязательно учитываются и как правильно их рассчитать. По рекомендациям профессионалов, достаточно учесть несколько основных факторов, чтобы конструкция имела презентабельный вид, была удобна и безопасна в эксплуатации.

Высота лестницы

Высотой лестницы является величина, которая выражает расстояние от уровня пола до перекрытия первого этажа. Обычно верхний конец конструкции упирается в потолок. Непосредственно над конструкцией делается проём для удобства передвижения. Следующий нюанс, который необходимо учесть для практичности конструкции, это расстояние от ступени до потолка. Для этого учитывается рост самого высокого человека в семье и прибавляется 10 см.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Длина лестницы (длина марша)

В тех случаях, когда обустраивается маршевая лестница в 180 градусов с площадкой традиционного типа, её длина приравнивается к длине одномаршевого пролёта или сумме маршей, на которые она разделяется. В последнем случае необходимо прибавлять и длину площадки, которая монтируется между ними.

Если речь идёт о винтовой конструкции, то рассчитать необходимо среднюю длину марша. Замеры нужно определять на расстоянии 50 см от края пролета. Аналогичные расчёты выполняют и для лестницы с забежными ступенями.

Ширина лестницы в частном доме

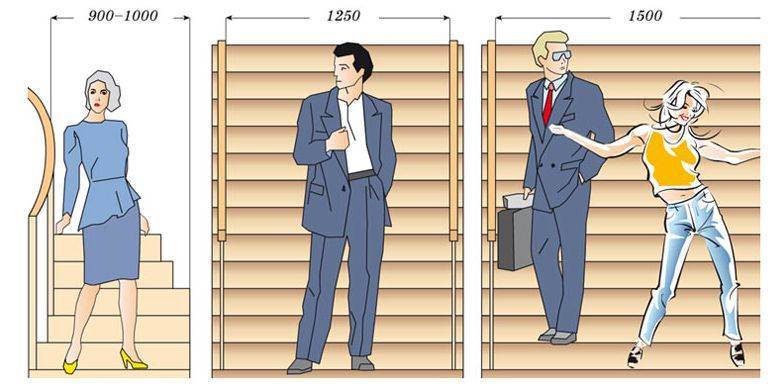

Шириной лестницы является параметр, выражающий расстояние между двумя поручнями конструкции или от стены до поручня. По стандартам она может составлять:

  • 900-1000 мм;
  • 1250 мм;
  • 1500 мм.

Статья по теме:  Как определить угол наклона лестничного марша

Многие нормативные документы предполагают определённые стандарты некоторых значений, которые необходимо учитывать при составлении проекта лестницы.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Ширина маршевой лестницы

Определённые параметры ширины маршевой лестницы определяют её функциональность:

  • 1500 мм – конструкция, обеспечивающая высокий уровень комфорта;
  • 1000-1200 мм – модель с такой шириной гарантирует комфортное пользование;
  • 800-1000 мм – это рекомендуемая ширина для конструкции, которая располагается непосредственно у стены;
  • параметры меньше 800 мм подходят для устройства конструкций вспомогательного типа.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

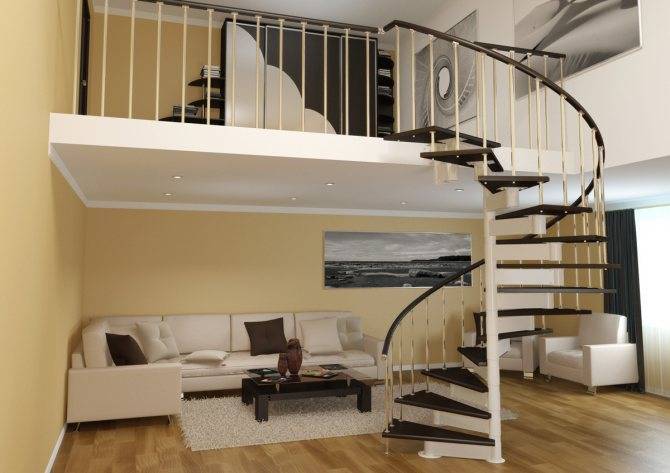

Ширина винтовой лестницы

Винтовая лестница может обустраиваться со следующими параметрами ширины: 1400 мм – для полноценного комфортного использования, 1100 мм – минимальные параметры. Причиной этому является форма забежных ступеней — они сужаются к центру, следовательно, полезная площадь уменьшается. Компенсируется это за счёт ширины устройства.

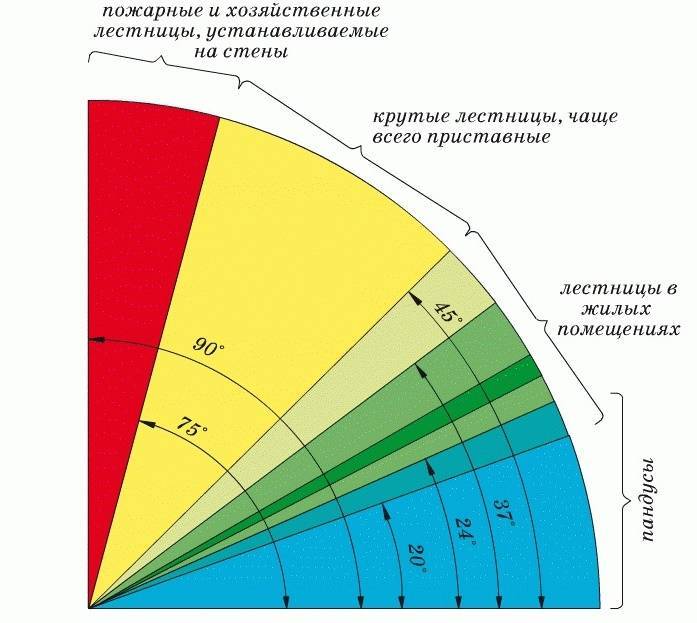

Угол наклона лестницы (крутизна)

Важным параметром для удобного пользования лестницей является угол её наклона. Для каждого вида он разный. Несмотря на то, что большой угол наклона позволяет значительно сэкономить пространство в доме, лестница становится менее комфортной.

Приведём некоторые нормы, которые обычно используют для устройства лестниц в отношении их крутизны:

  • пожарные и хозяйственные виды, устанавливаемые непосредственно на стены – от 75 до 90;
  • лестницы приставного типа – от 45 до 75;
  • конструкции для жилых помещений – от 20 до 75;
  • для пандусов подходят параметры от 0 до 24.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Число ступеней лестницы

Следующий вопрос, на который следует ответить при проектировании, количество ступеней. В этом плане норм не существует. Всё зависит от длины лестницы. Специалисты рекомендуют делать одинаковое количество ступеней в каждом марше. Но, на практике не всегда так получается.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

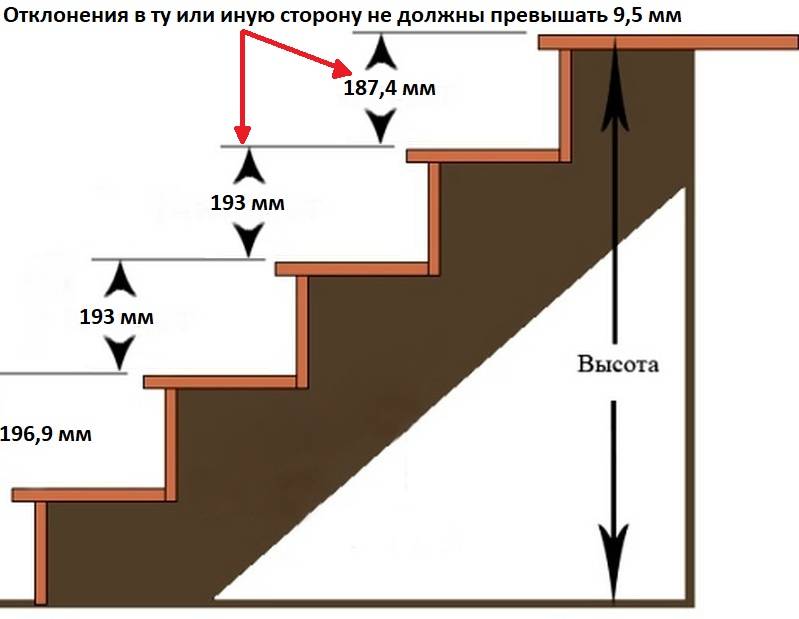

Высота поступи (расстояние между ступенями лестницы)

Оптимальный вариант для комфортного передвижения по лестнице является высота поступи в 150 мм. Часто при устройстве конструкции возникает проблема лишней высоты. Её легко устранить путём регулирования этого параметра между первой и второй ступенькой или последней и предпоследней.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

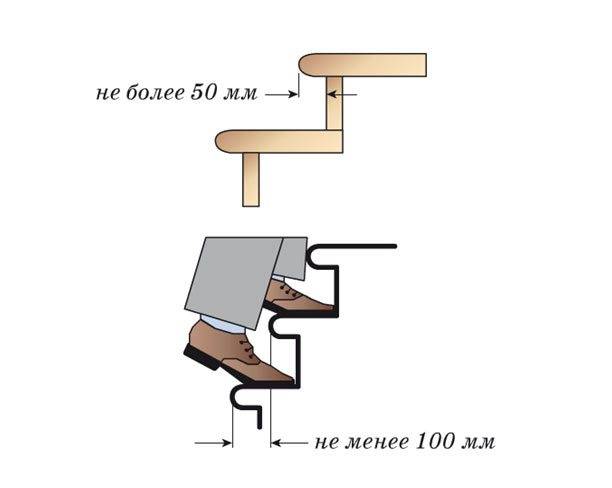

Шаг лестницы (ширина ступени)

Удобное перемещение по лестничной конструкции обеспечивает расположение ступни человека на ступени. Обеспечить это может только ширина элемента не менее 230 мм. Реально в обиходе можно встретить лестницы с шагом и 100 мм, но удобства достичь в этом случае невозможно. Часто это заканчиваются травмами. Привносят неудобство в использовании и ступени шириной свыше 650 мм, так как через них постоянно сбиваются и оступаются.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЭто рекомендуемые значения для безопасного передвижения

Длина ступени лестницы

Параметр длины ступеньки определяется строением деревянной лестницы. В том случае, если она состоит из двойной тетивы, длина ступеньки равна расстоянию между ними (минимальное значение — 80 см). Конструкция на косоуре предполагает длину элементов по желанию заказчиков.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровДлина ступени соответствует ширине лестничного марша

Составление проекта

Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

При проектировании разрабатываются следующие параметры:

  1. Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
  2. Длина конструкции определяется умножением ширины ступеньки на их количество.
  3. Площадь высчитывается умножением длины изделия на ширину марша.
  4. С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
  5. Высчитанные величины закладываются в чертеж.

Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

  1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
  2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
  3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
  4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.
Популярные статьи  Почтовый ящик своими руками

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

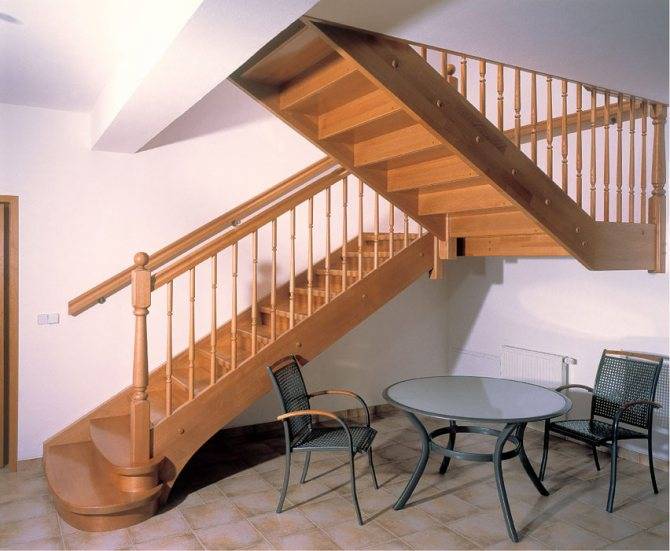

Г-образная

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 90. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

  • универсальность и широкий спектр её применения;
  • удобство в эксплуатации;
  • довольно простой монтаж;
  • возможность использовать пространство под лестницей;
  • придать сооружению любое дизайнерское оформление.
Популярные статьи  Пинетки с медвежатами крючком. Схемы вязания

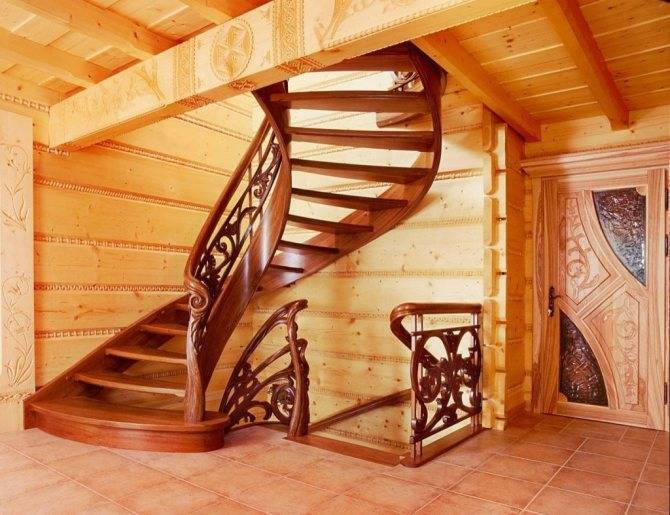

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

Статья по теме: Как сделать лестницу своими руками: выбор типа конструкции, расчет параметров и монтаж

К достоинствам с-образной лестницы можно причислить:

  • прекрасный и оригинальный дизайн, способный украсить интерьер любого дома;
  • высокая степень комфортности, так как движущийся по ней человек почти не ощущает повороты;
  • позволяет конструировать её в помещениях любого типа и размера.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

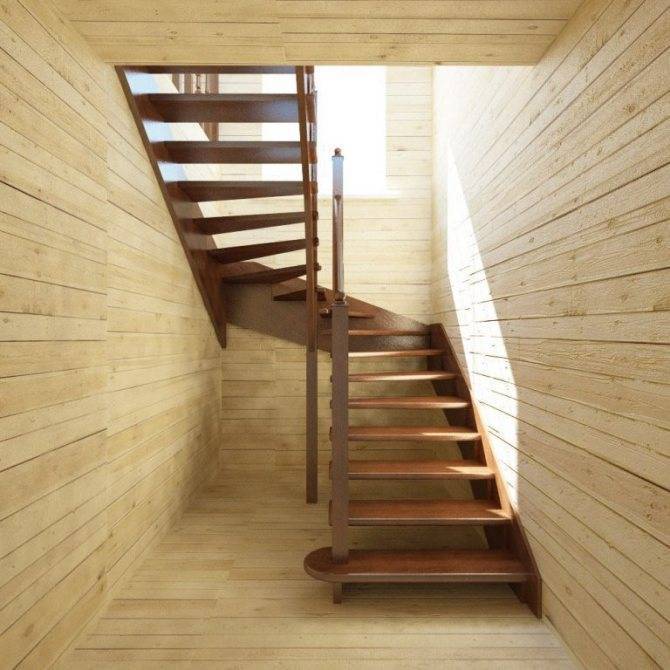

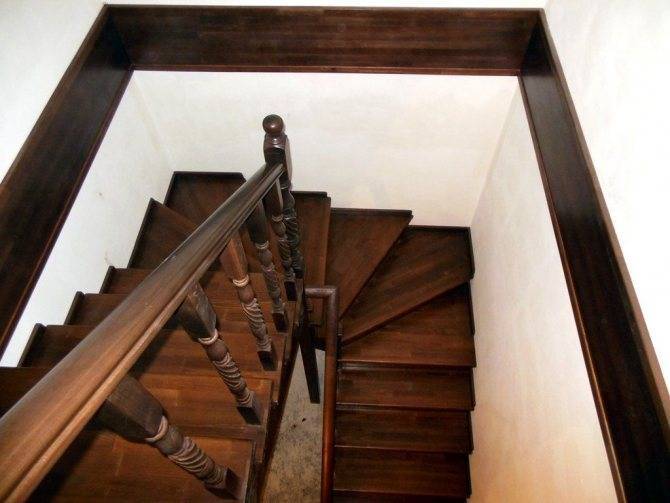

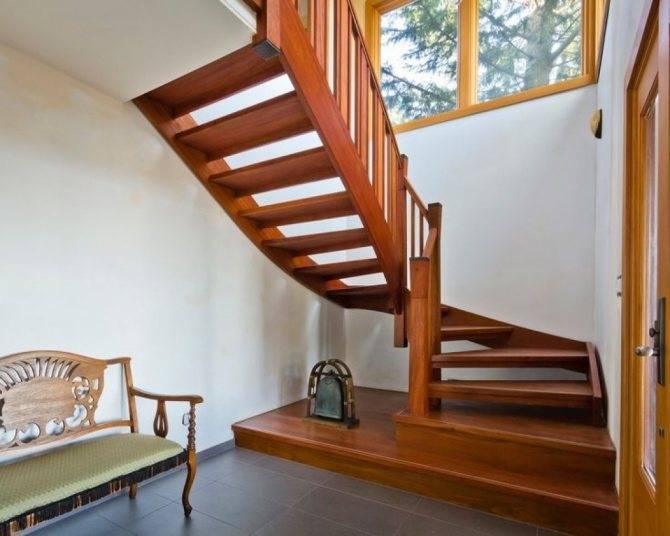

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 180. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

  • начало подъёма на второй этаж осуществляется по прямым ступеням;
  • на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
  • на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

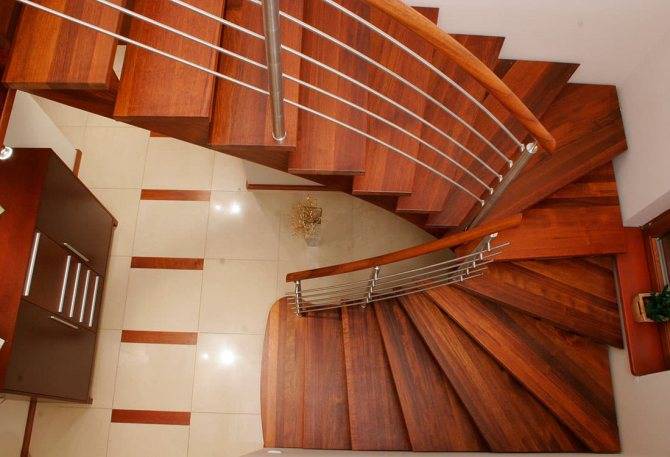

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

  • привлекательный и эстетичный внешний вид;
  • возможность установить в любой части комнаты;
  • конструкции удобны в эксплуатации;
  • имеют высокую степень прочности и надёжности.

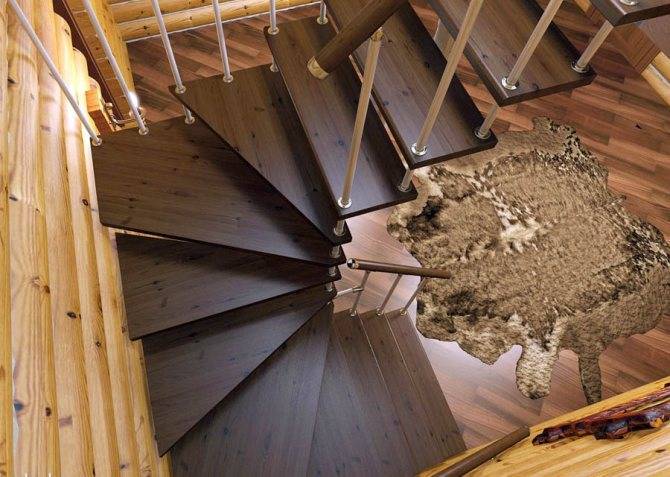

Интересные модели лестниц

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметровЛестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров

Источники

  • https://kupi-krasku.ru/stroitelstvo/zabezhnaya-lestnica-s-povorotom-na-180.html
  • http://lestnica-mpl.ru/raschet-lestnitsy-s-povorotom-na-180.html
  • https://prolestnici.com/tipy-lestnic/kalkuljator-lestnicy-onlajn-s-povorotom-180-gradusov.html
  • https://DomZastroika.ru/kalkulyatory/lestnicy
  • https://stroyday.ru/stroitelstvo-doma/lestnicy/zabezhnaya-lestnica-svoimi-rukami.html
  • https://les-massiv.ru/kalkuljator-lestnicy/lestnica-s-povorotom-na-180/
  • http://lestnica-mpl.ru/raschet-zabezhnoj-lestnitsy-na-180-gradusov.html
  • https://dekormyhome.ru/dekorativnye-materialy/stupeni/lestnica-180-gradusov.html
  • http://www.zhitov.ru/metal_ladder4/

Как выполняют расчет параметров ступени

При расчете лестничной конструкции на второй этаж важны два значений: высота проступенка и глубина проступи (горизонтальной площадки ступеньки). Эти параметры определяют степень удобства и безопасности при движении (подъеме/ спуске) по лестнице

Их важно определить правильно, так как эти значения задействованы в расчете конструкции

По ступеням подниматься удобно, когда нет необходимости увеличивать или уменьшать искусственно длину шага. Средняя длина шага при движении по горизонтальной плоскости равна 63-64 см, а при подъеме — и 31,5-32 см.

Размер шага среднестатистического человека.

Исходя из этих данных, высота подступенка чаще всего находится в интервале от 12 до 20 см (оптимальный размер14-17 см). Оптимальная глубина проступи определена от 25 до 30 см. Максимально допустимая при строительстве лестниц глубина ступени – 32 см.

Часто, чтобы сэкономить площадь при установке лестничных конструкций, используют модели с нависанием одной ступеньки над другой. Такой тип ступеней придает лестнице более легкий и красивый вид.

Для экономии места также устанавливаются лестницы со ступенями «гусиный шаг», однако данный вариант не самый удобный, так как у таких лестниц большой угол наклона.

Расчет размеров ступеней лестничного марша

Рассмотрим вариант расчета основных параметров на простом примере. Оптимальные соотношениями высоты и глубины ступени, которыми оперируют при проектировании лестниц (см): 19/27, 18/28, 17/29 и 16/30. Идеальный вариант — 17/29 см.

Используем именно это соотношение для расчета таких важных параметров конструкции, как угол наклона, длина марша, общее количество ступеней.

Количество ступеней рассчитать просто: высоту этажа (например, 270 см) нужно разделить на высоту ступени (17 см): 270/17= 15,9. Отбрасываем дробную часть, получаем количество ступеней на лестничном марше (15 штук). Если число дробное, что можно первую или последнюю ступень сделать чуть выше или чуть ниже, чем остальные.

Чтобы устранить разницу также можно установить специальный подиум под лестницей.

Уточняем высоту ступеней. Для этого высоту помещения делим на количество ступеней: 270/15=18 см. Таким образом, высота каждой ступени составляет 18 см.

Глубина вычисляется c учетом ширины шага по горизонтали. Выбираем для расчета шаг, равный 63 см. От этой величины отнимаем удвоенную высоту проступенка: 63-2х18=27 см.

Инструкция как сделать лестницу г-образной с площадкой

Одним из распространенных видов лестниц является г-образная лестница с угловой промежуточной площадкой. Произвести ее расчет и подготовить чертеж своими руками не составит большого труда. То же касается и используемых материалов. При изготовлении г-образной лестницы могут быть использованы, дерево, металлические конструкции или пластик.

Г-образная лестница с площадкой своими руками была сделана многими владельцами домов. На сегодняшний день можно найти готовые элементы, благодаря чему монтаж такой лестницы может оказаться похожим на сборку конструктора, только в большем формате. Несмотря на это, если монтаж производится своими руками, нужно серьезно отнестись к данным работам, а перед их началом произвести все необходимые расчеты.

Расчет г-образной лестницы с площадкой начинается с измерения высоты второго этажа (в качестве примера она будет составлять 3000 мм.), на который она будет вести, а также расчета пространства, которое будет задействовано. Стоит учитывать, что ширина лестницы и угловой площадки должна быть такой, чтобы на ней могли разойтись два человека, а ширина ступенек давать возможность ступне полностью стоять на них

Необходимо обратить внимание на их высоту – слишком низкая или высокая ступенька будет доставлять дискомфорт при подъеме и спуске

В качестве примера будут взяты следующие размеры г-образной лестницы с площадкой:

  • общая высота лестницы — 3000 мм;
  • ширина лестницы – 930 мм;
  • ширина ступеньки – 208 мм;
  • высота ступеньки – 206 мм;
  • длина и ширина угловой площадки – 825 мм.

Пример подобной лестницы представлен на фото. В данном примере будет создана деревянная лестница с металлическими поручнями. Благодаря простоте конструкции все работы можно осуществить своими руками.

После того, как расчет размеров и необходимых материалов произведен, можно приступать к разметке помещения.

В угловой части помещения необходимо разметить площадь для установки промежуточной площадки

Она станет важнейшей частью Г-образной лестницы, ее нужно уделить особое внимание. Все нагрузки при движении, в первую очередь, будут сказываться на ней

Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера. Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм.

Для монтажных работ потребуются следующие инструменты:

  • дрель;
  • шуруповерт;
  • молоток;
  • лобзик или ножовка,
  • отвертки.

Следующим шагом станет изготовление первого марша г-образной лестницы. Если используется не готовый конструктор, то потребуется изготовление косоуров. Для этого необходимо подготовить шаблон, который будет выглядеть в форме прямоугольного треугольника, стороны которого будут равны глубине и высоте ступеней. При помощи данного треугольника необходимо нанести разметку, а после этого при помощи лобзика или ножовки вырезать отверстия на боковых досках конструкции

Популярные статьи  Искусственный мрамор своими руками

Важно помнить, что минимальная ширина косоура должна быть не меньше 150 мм., иначе возможны повреждения

После выполнения данной работы доски крепятся к промежуточной площадке при помощи уголков и саморезов. При выполнении данной работы необходимо следить за тем, чтобы конструкция получилась ровной, иначе она может не сойтись с размерами ступеней, которые монтируются в них. Для этого необходимо использовать уровень. Перед монтажом ступеней желательно под местами их крепления проложить дополнительные продольные и поперечные доски, которые будут способствовать прочности конструкции. Соответственно их размеры должны совпадать с длиной и шириной марша лестницы.

После монтажа ступенек выкладывается пол угловой промежуточной площадки. Перед этим ее верхняя часть прокладывается поперечными досками. Они придадут конструкции дополнительную устойчивость, а также станут основой для досок пола. Доски необходимо крепить и к тем, и к другим в нескольких местах. После окончания данных работ можно переходить к изготовлению второго марша г-образной лестницы. Они производятся по тому же принципу, что и сборка первого марша.

После окончания монтажных работ на лестницу необходимо установить поручни. Они могут быть выполнены своими руками как из дерева, так и из металла или других материалов.

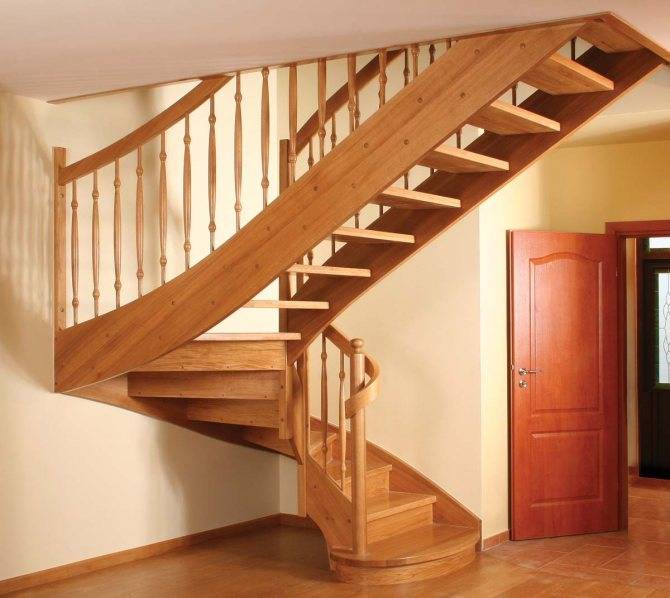

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

Лестница с поворотом на 180 градусов: виды конструкций, их особенности и расчет параметров
Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу 2 h + b = 600…650 мм.

2*169 + 240 = 578

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

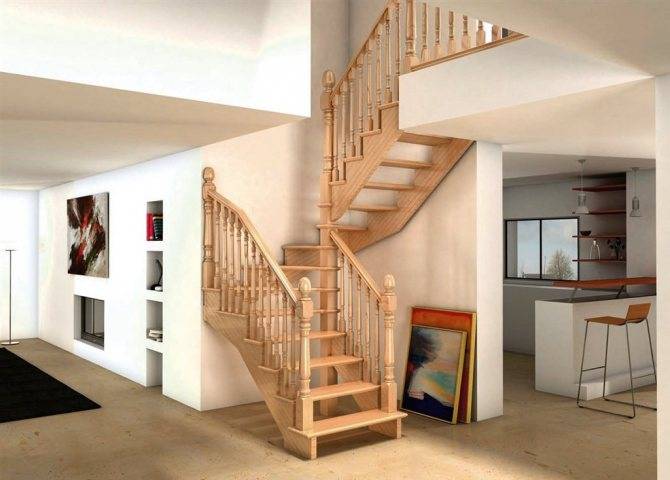

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
