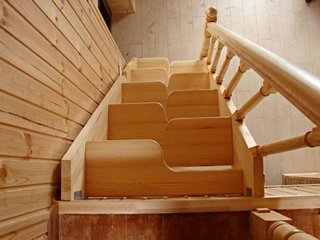

Конструктивные особенности лестницы «гусиный шаг» и пошаговое изготовление конструкции

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня

Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Популярные статьи  Самостоятельное изготовление улья

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Проектирование лестницы «гусиный шаг»

Чтобы конструкция получилась безопасной, при проведении расчетов за основу берут параметры лестниц, определенные строительными нормами и ГОСТами:

  • глубина проступи — 22-25 см. Максимальная величина — наполовину или на 2/3 ширины марша;
  • высота шага — 12-22 см. Системы делают открытыми, чтобы подступенки не мешали при передвижении;
  • количество ступеней — зависит от расстояния между этажами, ширины проступи, высоты шага;
  • высота от проступи до потолка проема по всей длине — не менее 2 м;
  • высота ограждений — от 90 см. Для установки перил в ширину марша дополнительно закладывают 8-10 см. Если лестница стоит у стены, перила ставят только с одной стороны — по внешней стороне.

Сделать правильный расчет «утиного шага» самостоятельно довольно сложно, поэтому лучше заказать проектирование специалистам или использовать проектную программу, которая выполнит расчет на основании замеров, составит чертежи будущего лестничного марша.

Правильные расчеты снижают риск расшатывания и появления дефектов конструкции в процессе эксплуатации, повышают безопасность перемещения по ней.

Крепкая «мотыльковая» лестница — хорошая альтернатива травмоопасным приставным конструкциям, поэтому ее чаще всего ставят на чердак, в подвал. Если в семье нет детей и пожилых людей, «утиный» марш составит конкуренцию традиционным маршевым в малогабаритной двухуровневой квартире или небольшом доме. Конструкции делают из разных материалов, учитывая место установки и назначение, например, металл уместен в хозяйственном помещении, дуб — украсит жилую комнату. Универсальный вариант — металлический каркас с отделкой деревом. Все элементы можно купить отдельно у производителя лестниц и собрать из них конструкцию своими руками. В этом отношении удобны модульные системы, которые продаются в комплекте из модулей, крепежа и с инструкцией для сборки.

Материалы для изготовления

Выпускаются различные варианты из нескольких видов материалов:

Дерево – лучше всего для такой конструкции подойдут породы твердого дерева: дуб или бук. Более дешевыми вариантами являются сосна и ель.

Металл – обычно применяется крашеная профильная сталь.

Стекло – полностью стеклянной конструкцию сделать невозможно. Но в комбинации с металлом или деревом она получается надежной и оригинальной.

Применение стекла

Комбинированные варианты материалов – обычно комбинируются опора из металла и ступеньки, выполненные из дерева. Возможен также вариант стеклянных ступеней с металлической опорой. Достаточно оригинально будет смотреться конструкция с деревянной опорой и металлическими ступенями.

Лестница утиный шаг: это практично

Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:

  1. Прямые;
  2. Криволинейные;
  3. Поворотные;
  4. Винтовые;
  5. Комбинированные;
  6. Забежные.

Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.

Лестница «утиный шаг» в доме

Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.

Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени

Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.

Некоторые нюансы использования лестницы «утиный шаг»

Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.

Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени

Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора

Популярные статьи  Методы опрессовки отопительных систем

Самостоятельное изготовление лестницы «утиный шаг»

  1. Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
  2. Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
  3. Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
  4. Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
  5. Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.

Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.

Деревянные детали лестницы “гусиный шаг”

Ступеньки по проекту имели толщину 40 мм. Но двенадцать дубовых ступенек шириной 27 см стоят слишком уж дорого, поэтому решено было обойтись фанерными. Лист 40-миллиметровой фанеры практически неподъёмен, да и доставка его затруднена. Поэтому пришлось склеить ступеньки из двух слоев фанеры ФСФ — 21 и 18 мм толщиной.

Сначала распилил листы на прямоугольники 65×43 см, а затем прошлифовал «ор-биталкой» с диском 80-й зернистости, чтобы снять верхний защитный слой лака.

Перед склейкой половину заготовок просверлил, намазал их клеем Titebond (с зелёной крышкой), сложил и стянул через отверстия 35-миллиметровыми шурупами, скрепив струбцинами только по краям. Таким способом удалось склеить все ступеньки за один раз, обойдясь всего пятнадцатью струбцинами.

После высыхания разметил каждый прямоугольник и распилил его наискосок на две ступеньки. Все торцы прострогал ручным рубанком.

Красить пришлось водным лаком, так как делать это надо было в доме.

Готовые ступеньки привинтил снизу к подступенным перемычкам при помощи восьми самореэов на каждую.

Нижние пять деревянных ступенек пока не сделал, так как одна их сторона выгнутая. Но и со старым временным приступком лестница, как и ожидалось, получилась очень удобной — длины ступени 26 см достаточно для любой стопы.

Результат – «гусиная лестница» готова

Удобная для ходьбы и красивая лестница отлично вписалась в небольшие габариты помещения. Очень прочный каркас, массивные ступеньки. Материалы обошлись примерно в 5000 рублей, что несравненно меньше, чем стоимость изготовления на заказ.

Работы по металлу заняли два дня с перерывом между ними на сушку краски. Столярно-монтажные — вечер на распиловку и склейку, два дня на высыхание слоев лака, день на острожку и установку ступенек. Конечно, это очень приблизительный подсчёт времени, ведь надо и собаку выгулять, и обед приготовить… Более опытный мастеровой наверняка справился бы быстрее.

Особенности конструкции

К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».

Изделие содержит следующие детали:

  • несущие элементы;
  • ступеньки;
  • дополнительные стяжки;
  • перила;
  • крепления;
  • балясины.

Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.

Подобную лестницу без особых усилий может сделать самостоятельно даже новичок

Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.

Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.

При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.

Расчет лестницы с гусиным шагом

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.

Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Популярные статьи  Какие обои подходят к белой мебели

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

  • sz — ширина ступени, ,
  • m — высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.

Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.

Что представляет собой утиный шаг

На сегодняшний день в частных домах используется три вида лестничных конструкций:

И утиный шаг не относится ни к одной из них. Ввиду конструктивных особенностей, данный вид можно было бы отнести к маршевым лестницам, но для них характерно удобство восхождения, большие габариты и лестничное полотно, расположенное под углом 40-45 градусов, что не свойственно утиному шагу.

Особенности конструкции

Простая конструкция чердачной лестницы.

  1. Компактность, благодаря «крутизне» подъема. Вместо привычных 40-45 градусов, в данном случае лестничное полотно расположено под углом 65-75 градусов к полу.

Совет! Такие лестницы недопустимы в домах, где есть маленькие дети, поскольку обладают высоким уровнем травматизма. Для пожилых людей это также не лучший вариант.

  1. Естественно, столь крутое лестничное полотно является неудобным и даже опасным, но положение спасает особая форма ступеней. Дело в том, что они являются половинчатыми, или же имеют вырез под определенную ногу. То есть, первая ступень ориентирована на правую ногу, вторая – на левую, и так далее.

Таким образом, получается, что ступня опорной ноги становится на целую часть ступени, в то время как вторая нога во время спуска или подъема беспрепятственно проходит через вырез.

Особенно заметны преимущества таких ступенек при спуске. Если речь идет об обычной лестнице, то при таком угле подъема придется увеличить высоту шага, сделав меньшей ширину ступеней. При этом значительно возрастает вероятность того, что вы просто не попадете ногой в нижнюю ступень, поскольку её практически полностью заслоняет верхняя. В данной конструкции таких проблем не возникает. (см. также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик )

Вид сверху. При спуске все проступи отлично видны, и промахнуться здесь не получится.

  1. Подобно маршевой конструкции, утиный шаг состоит из маршей. Чаще всего изготавливаются одномаршевые конструкции лестниц. поскольку ввиду крутизны одного марша хватает для подъема на высоту 3-3,5 метра.
  2. Широко распространены лестницы утиный шаг на косоурах и на тетивах. И те, и другие, могут быть как прямыми, так и поворотными.

Совет! Чередование ступенек должно быть согласованным с поворотом лестницы. Поворот нужно располагать в противоположную сторону от опорной ноги, в противном случае, вы будете терять равновесие при подъеме и спуске.

Основные детали конструкции

Чертеж лестницы утиный шаг может предусматривать два вида крепления ступеней:

  1. На косуорах. При косуорной конструкции ступени как бы закладываются в «седла». То есть, проступи укладываются непосредственно на косуорную балку, а подступенки монтируются с торца. Такая балка имеет пилообразную форму. Это идеальный вариант для деревянных лестниц, которые можно без труда изготовить и собрать своими руками.

Отличный вариант для помещений, выдержанных в стиле кантри.

Косуорная конструкция: 1. – косуорная балка; 2. – проступь; 3. – подступенок.

  1. На лестничных тетивах. Тетивами называются наклонные несущие балки, проходящие по всей длине маршей. Подобно косуорам, они являются основой несущей конструкции. Лестницы, имеющие в ширину 2 и более метра, чаще всего являются тетивными.

Проступи в данном случае закладываются в специальные пазы, которые имеются в несущих балках.

Лестница на тетивных балках: 1. – тетива; 2 – проступь.
